Alvium 1800 U-1236m 采用 Sony IMX304 CMOS 传感器,分辨率为1240万像素时帧率可达22 fps,为机器视觉和嵌入式视觉双应用而设计,可提供高质量图像,减少主机负载。创新的 Alvium 嵌入式平台(Alvium SoC)不在主机上而是在相机中实现图像校正和预处理任务,具有更低的电能消耗。使用 Alvium 相机可以轻松集成软件和硬件,从而缩短了开发时间。
板级图像处理的 ALVIUM 技术
USB3 接口支持 GenICam SFNC 功能
自动增益、自动曝光、自动功能区控制、自动功能算法控制
支持黑电平、DPC、Gamma、FPNC、ROI、镜像翻转X/Y 等功能
同步输出方式:触发准备,触发输入
支持温度监控(传感器板)、测试图像、LED亮度调节、固件升级
平台化,可通过通用软件操作不同型号的 Alvium 相机
Micro-B USB 3.1 Gen 1 连接器
精确的传感器-镜头接口校准
外壳:可选裸板、开放式外壳或封闭式外壳
镜头接口:C口
顶部和底部安装(标准M3安装孔),前面板安装(标准M2安装孔)
易于安装的驱动程序和代码示例
型号 | Alvium 1800 U-1236m |
品牌 | Allied Vision |
分辨率 | 4112×3008 |
帧率(fps) | 22 |
传感器厂商 | Sony |
传感器 | 1.1" IMX304 Global shutter CMOS |
像元尺寸 | 3.45μm |
像素深度 | 8 bit,10 bit,12 bit |
数据接口 | USB3.0 |
镜头接口 | C,CS |

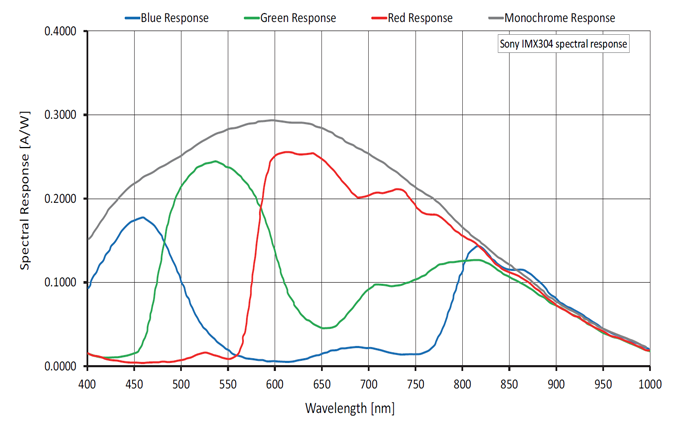

光谱 | 黑白 |
图像数据格式 | Mono8,Mono10,Mono12,Mono12p |
动态范围 | 72 dB |
供电要求 | USB 或 5 VDC |
功率 | 2.9 W @ USB;3.1 W @ 5 VDC |
工作温度 | +5°C ~ +65°C,封装温度 |
机械尺寸(W×H×L) | 26 mm × 26 mm × 14 mm(裸板,标准),30 mm × 26 mm × 14 mm(裸板,90°) |
重量 | 15 g(裸板) |
认证及标准 | CE,RoHS |
