Raytrix - 光场相机 - 立体成像

Inspect 3D 系列

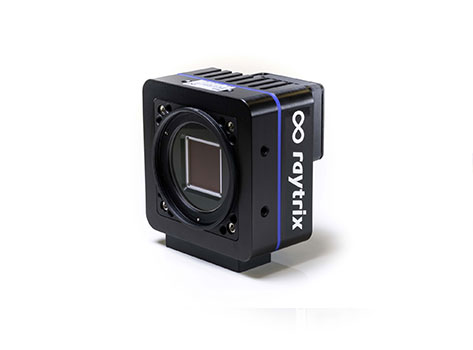

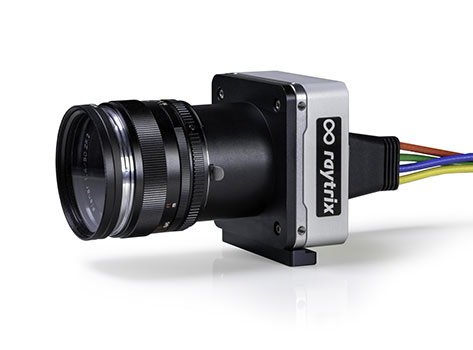

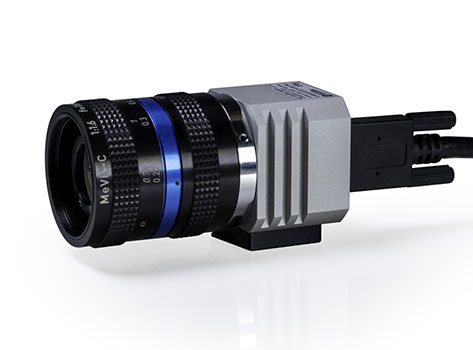

Raytrix 专门开发了用于工业应用的光场相机，其获得专利的微透镜阵列设计能够获得在高分辨率和大景深之间的良好平衡。Raytrix 3D 光场相机采用单镜头的单只光场相机配合可见光，仅通过一次拍摄即可捕获度量3D信息。Inspect 3D 系列光场相机提供 800万~4200 万像素分辨率，且有效分辨率约为原始分辨率的25%。配置了USB3.0、CameraLink、Dual-GigE数据接口，具有多种标准的镜头接口可选，部分型号支持高动态模式（HDR）,可输出高质量图像和高速3D视频；重聚焦，能够扩展6倍景深，鲁棒可靠。

Raytrix 3D 光场相机广泛应用于机器视觉、显微镜、生命科学、R&D、教育、流体力学、工业检测、医药、计算摄影学等领域。

Inspect 3D 系列

Raytrix 3D 光场相机广泛应用于机器视觉、显微镜、生命科学、R&D、教育、流体力学、工业检测、医药、计算摄影学等领域。

展开

更多特性

型号	光场传感器基线	镜头接口	最大帧率 (fps)	有效分辨率(MP)	数据接口	操作

Raytrix R8	XS	C	30	2	USB3.0	对比下载
光场传感器基线:XS 镜头接口:C 最大帧率 (fps):30 有效分辨率(MP):2 数据接口:USB3.0 下载
Raytrix R10	XS	C	7	2.5	USB3.0	对比下载
光场传感器基线:XS 镜头接口:C 最大帧率 (fps):7 有效分辨率(MP):2.5 数据接口:USB3.0 下载
Raytrix R42	XS	C	7	10	USB3.0	对比下载
光场传感器基线:XS 镜头接口:C 最大帧率 (fps):7 有效分辨率(MP):10 数据接口:USB3.0 下载
Raytrix R20	S	C	5(GigE)；17(USB3.0)；25(5GigE)	5	GigE/5GigE/USB3.0	对比下载
光场传感器基线:S 镜头接口:C 最大帧率 (fps):5(GigE)；17(USB3.0)；25(5GigE) 有效分辨率(MP):5 数据接口:GigE/5GigE/USB3.0 下载
Raytrix R21	M	F/M42/M58	230(CXP)；500(10GigE)；1000(external PCIe)	5.25	100GigE	对比下载
光场传感器基线:M 镜头接口:F/M42/M58 最大帧率 (fps):230(CXP)；500(10GigE)；1000(external PCIe) 有效分辨率(MP):5.25 数据接口:100GigE 下载
Raytrix R26	M	C	4(GigE)；15(USB3)；30(PCIe)；51(10GigE)；150(CXP)	6.125	CameraLink/10GigE/USB3.0/CoaXPress	对比下载
光场传感器基线:M 镜头接口:C 最大帧率 (fps):4(GigE)；15(USB3)；30(PCIe)；51(10GigE)；150(CXP) 有效分辨率(MP):6.125 数据接口:CameraLink/10GigE/USB3.0/CoaXPress 下载
Raytrix R32	M	F/EF/M42/M58	35(CXP)	7.84	CoaXPress2.0	对比下载
光场传感器基线:M 镜头接口:F/EF/M42/M58 最大帧率 (fps):35(CXP) 有效分辨率(MP):7.84 数据接口:CoaXPress2.0 下载
Raytrix R29	L	F/M42/M58	2，6	7.2	CameraLink/Dual GigE	对比下载
光场传感器基线:L 镜头接口:F/M42/M58 最大帧率 (fps):2，6 有效分辨率(MP):7.2 数据接口:CameraLink/Dual GigE 下载
Raytrix R65	L	F/M42/M58	30，70	16.25	CoaXPress/CoaXPress2.0	对比下载
光场传感器基线:L 镜头接口:F/M42/M58 最大帧率 (fps):30，70 有效分辨率(MP):16.25 数据接口:CoaXPress/CoaXPress2.0 下载
Raytrix R50	XL	F/M42/M58	30	11.875	CoaXPress	对比下载
光场传感器基线:XL 镜头接口:F/M42/M58 最大帧率 (fps):30 有效分辨率(MP):11.875 数据接口:CoaXPress 下载
Raytrix R100	XL	F/M42/M58	24(100GigE)	25.925	100GigE	对比下载
光场传感器基线:XL 镜头接口:F/M42/M58 最大帧率 (fps):24(100GigE) 有效分辨率(MP):25.925 数据接口:100GigE 下载
Raytrix R150	XXL	M72	6，15	37.75	CoaXPress	对比下载
光场传感器基线:XXL 镜头接口:M72 最大帧率 (fps):6，15 有效分辨率(MP):37.75 数据接口:CoaXPress 下载
Raytrix R600	XXL	M72	1	150	CoaXPress	对比下载
光场传感器基线:XXL 镜头接口:M72 最大帧率 (fps):1 有效分辨率(MP):150 数据接口:CoaXPress 下载
（停产）Raytrix R25	S	C	4(GigE)；15(USB3)；30(CXP)；51(10GigE)	6.125	GigE/10GigE/USB3.0/CoaXPress	对比下载
光场传感器基线:S 镜头接口:C 最大帧率 (fps):4(GigE)；15(USB3)；30(CXP)；51(10GigE) 有效分辨率(MP):6.125 数据接口:GigE/10GigE/USB3.0/CoaXPress 下载
（停产）Raytrix R11	M	F/M42/M58	609(CLHS)	2.79	CameraLink HS	对比下载
光场传感器基线:M 镜头接口:F/M42/M58 最大帧率 (fps):609(CLHS) 有效分辨率(MP):2.79 数据接口:CameraLink HS 下载
