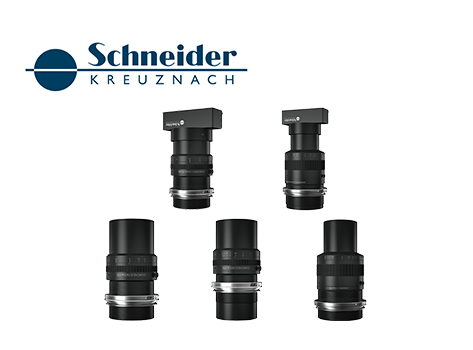

DIAMOND 系列大靶面线扫镜头

Schneider公司的DIAMOND 系列是一款专注于12K/16K线扫传感器的高倍率镜头，成像圆直径为62.5mm -82mm，像元大小低至3.5µ。提供V口的镜头接口，镜头可调整至最佳方位。该系列镜头对特定的放大倍率进行了优化，有5种放大倍率可供选择：2.6× - 5.2×，同时提供带分光镜型号。适用于FPD/ PCB检测、自动光学检测和微缺陷检测应用。

DIAMOND 系列大靶面线扫镜头

Schneider公司的DIAMOND 系列是一款专注于12K/16K线扫传感器的高倍率镜头，成像圆直径为62.5mm -82mm，像元大小低至3.5µ。提供V口的镜头接口，镜头可调整至最佳方位。该系列镜头对特定的放大倍率进行了优化，有5种放大倍率可供选择：2.6× - 5.2×，同时提供带分光镜型号。适用于FPD/ PCB检测、自动光学检测和微缺陷检测应用。

展开

型号	分辨率	焦距(mm)	sensor尺寸(inch)	光圈范围	畸变(%)	镜头接口	放大倍率	工作距离(mm)	操作

DIAMOND XL 0.21/5.0x V70-BS	-	82	5.1	F1.6-F11	-	V70	5×	35.1(35.5-34.8)	对比下载
分辨率:- 焦距(mm):82 sensor尺寸(inch):5.1 光圈范围:F1.6-F11 畸变(%):- 镜头接口:V70 放大倍率:5× 工作距离(mm):35.1(35.5-34.8) 下载
DIAMOND XL 0.16/3.33x V90-BS	-	116	5.1	F2.3-F11	-	V90	3.33×	48-51	对比下载
分辨率:- 焦距(mm):116 sensor尺寸(inch):5.1 光圈范围:F2.3-F11 畸变(%):- 镜头接口:V90 放大倍率:3.33× 工作距离(mm):48-51 下载
DIAMOND 0.22/5.2x V70-BS	-	80	3.9	F1.6-F11	-	V70	5.2×	33-34	对比下载
分辨率:- 焦距(mm):80 sensor尺寸(inch):3.9 光圈范围:F1.6-F11 畸变(%):- 镜头接口:V70 放大倍率:5.2× 工作距离(mm):33-34 下载
DIAMOND 0.22/5.2x V70	-	82	3.9	F1.5-F11	-	V70	5.2×	55-56	对比下载
分辨率:- 焦距(mm):82 sensor尺寸(inch):3.9 光圈范围:F1.5-F11 畸变(%):- 镜头接口:V70 放大倍率:5.2× 工作距离(mm):55-56 下载
DIAMOND 0.17/3.5x V90	-	117	3.9	F2.2-F11.3	-	V90	3.5×	71-74	对比下载
分辨率:- 焦距(mm):117 sensor尺寸(inch):3.9 光圈范围:F2.2-F11.3 畸变(%):- 镜头接口:V90 放大倍率:3.5× 工作距离(mm):71-74 下载
DIAMOND 0.16/3.5x V90-BS	-	116	3.9	F2.3-F11.3	-	V90	3.5×	52-55	对比下载
分辨率:- 焦距(mm):116 sensor尺寸(inch):3.9 光圈范围:F2.3-F11.3 畸变(%):- 镜头接口:V90 放大倍率:3.5× 工作距离(mm):52-55 下载
DIAMOND 0.13/2.6x V70	-	111	3.9	F2.7-F8	-	V70	2.6×	82-87	对比下载
分辨率:- 焦距(mm):111 sensor尺寸(inch):3.9 光圈范围:F2.7-F8 畸变(%):- 镜头接口:V70 放大倍率:2.6× 工作距离(mm):82-87 下载
DIAMOND 0.12/2.6x V70-BS	-	106	3.9	F2.9-F8	-	V70	2.6×	61-65	对比下载
分辨率:- 焦距(mm):106 sensor尺寸(inch):3.9 光圈范围:F2.9-F8 畸变(%):- 镜头接口:V70 放大倍率:2.6× 工作距离(mm):61-65 下载
