Bioshape Laser - 平顶光

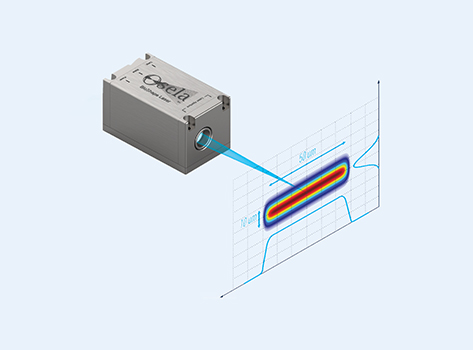

BioShape 激光器是加拿大Osela公司研发生产的一种可定制的3D激光器，可实现简单的系统集成，根据客户需要定制激光束形状。Osela灵活的光学平台可创建具有高均匀性（U）的平顶光束，去除了许多分析仪器中的高频噪声。平顶光束可以直接在客户的目标平面（ITH选项）或现有光学系统的焦平面（DTH 选项）上创建。

Bioshape Laser - 平顶光

展开

更多特性

Osela平顶光束整形技术主要特点

★ 高度均匀的光线（CV低至1%）

★ 全玻璃AR涂层光学器件，高传输效率

★ 平稳缓慢的变化，无高频噪音

★ 清晰锐利的边缘轮廓，包含更多能量

★ 灵活的平顶光束高斯光束长宽比

平顶光截面

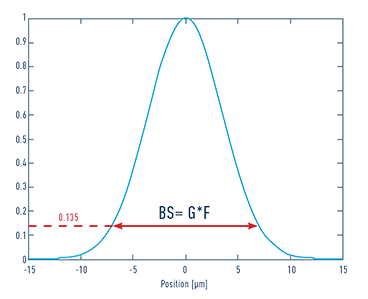

高斯光截面

图1

图2

平顶光束尺寸是平顶光常数（K）的函数，与成像透镜系统的焦距（F）成正比。Osela提供了各种各样的平顶光常数和集成成像透镜可供选择。

高斯光束尺寸是常数（G）的函数，它依赖于系统，与成像透镜系统的焦距（F）成正比。Osela提供了各种各样的G常数和集成成像透镜可供选择。

光学参数

符号	参数	数值	单位	附加说明
ROI	平顶光束尺寸	K×F	μm	参见下方K和F的可用值，如图1所示
U	平顶光束均匀性	低至1	%	变化系数
CP	有效激光能量	>80	%	典型值
BS	高斯光束尺寸	G×F	μm@1/e²	参见下方F值和G值的“可选数值”，如图2所示
M2	光束质量因子	<1.2		沿高斯轴向
K¹	Top Hat 常数	1, 1.5, 2, 2.5, 3, 3.5, 5, 6, 8, 10, 15, 20, 30, 40, 50, 70, 90	μm/mm	如图1，图3，图4所示，可定制
F	成像透镜焦距	15, 20, 25, 30, 40, 50, 75, 100	mm	如图1，图3，图4所示，可定制

¹ K/G 必须≥10

成像配置

ITH

全集成Bioshape激光器

DTH

灵活型Bioshape激光器

图3

图4

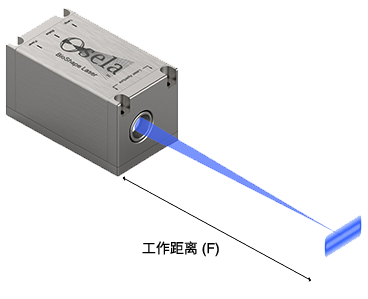

ITH型号是一种完全集成的OEM激光器，可在其内部集成的成像透镜系统的焦平面上创建所需尺寸的平顶光束。平顶光束尺寸与成像透镜的焦距（F）和平顶光常数（K）成正比，无需额外的光学系统。

DTH型号用于在客户目前现有光学系统的焦平面上创建平顶光束。平顶光束尺寸和高斯光束尺寸可根据系统的有效焦距灵活调整。这种选项的优点是平顶光束尺寸与激光和成像系统之间的距离无关。

型号	波长 (nm)	功率 (mW)	光束图案	指向稳定性 (μrad/°C)	操作

BSL-375	375	70	平顶光	< 5	对比下载
波长 (nm):375 功率 (mW):70 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-395	395	120	平顶光	< 5	对比下载
波长 (nm):395 功率 (mW):120 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-405	405	120，150，300	平顶光	< 5	对比下载
波长 (nm):405 功率 (mW):120，150，300 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-420	422	120	平顶光	< 5	对比下载
波长 (nm):422 功率 (mW):120 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-445	445	100	平顶光	< 5	对比下载
波长 (nm):445 功率 (mW):100 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-450	450	80	平顶光	< 5	对比下载
波长 (nm):450 功率 (mW):80 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-455	455	100	平顶光	< 5	对比下载
波长 (nm):455 功率 (mW):100 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-460	460	100	平顶光	< 5	对比下载
波长 (nm):460 功率 (mW):100 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-473	473	100，300	平顶光	< 5	对比下载
波长 (nm):473 功率 (mW):100，300 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-488	488	60，200	平顶光	< 5	对比下载
波长 (nm):488 功率 (mW):60，200 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-505	505	80	平顶光	< 5	对比下载
波长 (nm):505 功率 (mW):80 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-515	515	80，150	平顶光	< 5	对比下载
波长 (nm):515 功率 (mW):80，150 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-520	521	50，520	平顶光	< 5	对比下载
波长 (nm):521 功率 (mW):50，520 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-633	633	100	平顶光	< 5	对比下载
波长 (nm):633 功率 (mW):100 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-640	640	150，200	平顶光	< 5	对比下载
波长 (nm):640 功率 (mW):150，200 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-685	685	50	平顶光	< 5	对比下载
波长 (nm):685 功率 (mW):50 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-785	785	50，120	平顶光	< 5	对比下载
波长 (nm):785 功率 (mW):50，120 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
BSL-830	827	50，100，250	平顶光	< 5	对比下载
波长 (nm):827 功率 (mW):50，100，250 光束图案:平顶光指向稳定性 (μrad/°C):< 5 下载
