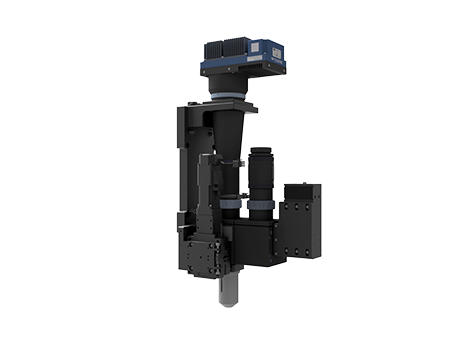

Envision自动对焦系统

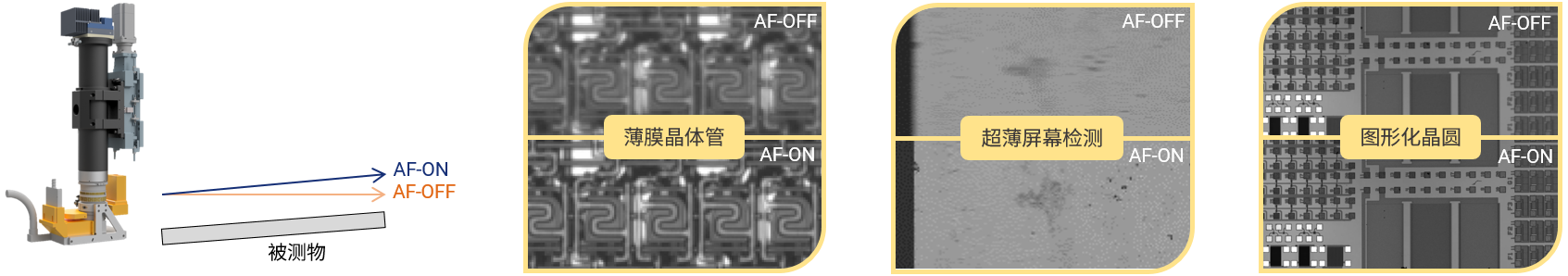

韩国 ENVISION 自动对焦系统采用激光三角测量法，通过光斑偏移精准测算物距，实时转换为镜头驱动指令，实现高速精准对焦。具备非接触、响应快、抗干扰强等优势，不受图像纹理影响，适配显示、硅片、PCB、薄膜等高速线扫检测场景。

Envision自动对焦系统

展开

更多特性

	多款相机可供选择支持线扫、面阵相机，最大支持 16K / 5μm / 1MHz线扫相机
	更多镜头倍率可选支持1.67x~12.5x 多种镜头倍率，可根据实际需要进行选择
	响应极快、抗干扰强采用激光三角测量法，非接触、高速测量，不受图案纹理影响
	优化设计，针对性应用专为显示屏及晶圆优化设计，适合显示、硅片、PCB、薄膜等高速检测

▼ 应用领域 ▼

型号	扫描速度 (mm/s)	最大追踪误差 (μm)	最小景深DOF (μm)	光学倍率	对焦范围 (mm)	斜率 (μm/mm)	相机型号	镜头型号	操作

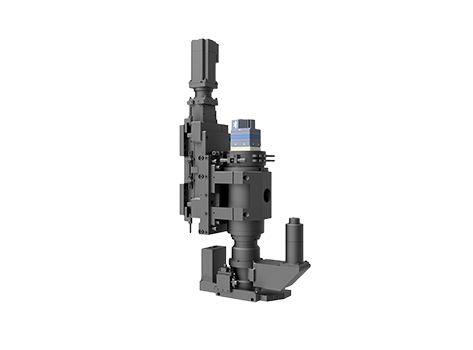

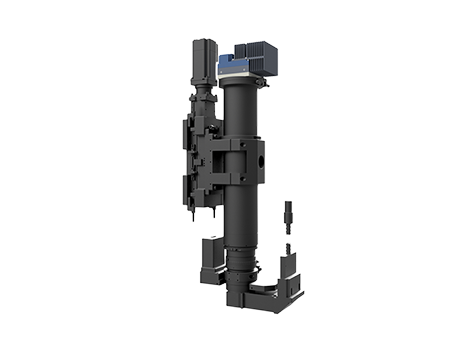

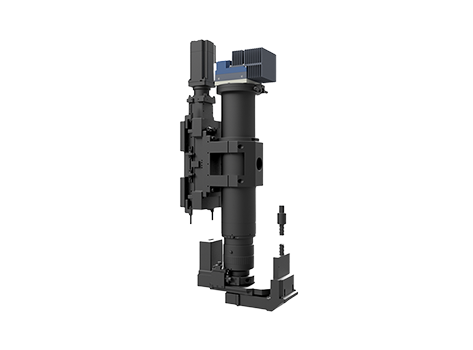

enAF Microscope 1MHz 8.65x	570	1.6	取决于物镜	8.65(5/1.73)	8	20/50	Linea HS2 16k 1MHz	Mag.x system 125	对比
扫描速度 (mm/s):570 最大追踪误差 (μm):1.6 最小景深DOF (μm):取决于物镜光学倍率:8.65(5/1.73) 对焦范围 (mm):8 斜率 (μm/mm):20/50 相机型号:Linea HS2 16k 1MHz 镜头型号:Mag.x system 125
enAF Microscope 1MHz 11.25x	440	1.2	取决于物镜	11.25(5/2.25)	8	20/50	Linea HS2 16k 1MHz	Mag.x system 125	对比
扫描速度 (mm/s):440 最大追踪误差 (μm):1.2 最小景深DOF (μm):取决于物镜光学倍率:11.25(5/2.25) 对焦范围 (mm):8 斜率 (μm/mm):20/50 相机型号:Linea HS2 16k 1MHz 镜头型号:Mag.x system 125
enAF Microscope 1MHz 12.5x	400	1	取决于物镜	12.5(12.5/1.0)	8	20/50	Linea HS2 16k 1MHz	Mag.x system 125	对比
扫描速度 (mm/s):400 最大追踪误差 (μm):1 最小景深DOF (μm):取决于物镜光学倍率:12.5(12.5/1.0) 对焦范围 (mm):8 斜率 (μm/mm):20/50 相机型号:Linea HS2 16k 1MHz 镜头型号:Mag.x system 125
enAF Microscope 1MHz 21.6x	200	0.6	取决于物镜	21.6(12.5/1.73)	8	20/50	Linea HS2 16k 1MHz	Mag.x system 125	对比
扫描速度 (mm/s):200 最大追踪误差 (μm):0.6 最小景深DOF (μm):取决于物镜光学倍率:21.6(12.5/1.73) 对焦范围 (mm):8 斜率 (μm/mm):20/50 相机型号:Linea HS2 16k 1MHz 镜头型号:Mag.x system 125
enAF Microscope 1MHz 28.1x	178	0.5	取决于物镜	28.1(12.5/2.25)	8	20/50	Linea HS2 16k 1MHz	Mag.x system 125	对比
扫描速度 (mm/s):178 最大追踪误差 (μm):0.5 最小景深DOF (μm):取决于物镜光学倍率:28.1(12.5/2.25) 对焦范围 (mm):8 斜率 (μm/mm):20/50 相机型号:Linea HS2 16k 1MHz 镜头型号:Mag.x system 125
enAF Microscope 400kHz 8.65x	230	0.7	取决于物镜	8.65(5/1.73)	8	20/50	Linea HS 16k 400kHz	Mag.x system 125	对比
扫描速度 (mm/s):230 最大追踪误差 (μm):0.7 最小景深DOF (μm):取决于物镜光学倍率:8.65(5/1.73) 对焦范围 (mm):8 斜率 (μm/mm):20/50 相机型号:Linea HS 16k 400kHz 镜头型号:Mag.x system 125
enAF Microscope 400kHz 11.25x	178	0.5	取决于物镜	11.25(5/2.25)	8	20/50	Linea HS 16k 400kHz	Mag.x system 125	对比
扫描速度 (mm/s):178 最大追踪误差 (μm):0.5 最小景深DOF (μm):取决于物镜光学倍率:11.25(5/2.25) 对焦范围 (mm):8 斜率 (μm/mm):20/50 相机型号:Linea HS 16k 400kHz 镜头型号:Mag.x system 125
enAF Microscope 400kHz 12.5x	160	0.5	取决于物镜	12.5(12.5/1.0)	8	20/50	Linea HS 16k 400kHz	Mag.x system 125	对比
扫描速度 (mm/s):160 最大追踪误差 (μm):0.5 最小景深DOF (μm):取决于物镜光学倍率:12.5(12.5/1.0) 对焦范围 (mm):8 斜率 (μm/mm):20/50 相机型号:Linea HS 16k 400kHz 镜头型号:Mag.x system 125
enAF Microscope 400kHz 21.6x	90	0.4	取决于物镜	21.6(12.5/1.73)	8	20/50	Linea HS 16k 400kHz	Mag.x system 125	对比
扫描速度 (mm/s):90 最大追踪误差 (μm):0.4 最小景深DOF (μm):取决于物镜光学倍率:21.6(12.5/1.73) 对焦范围 (mm):8 斜率 (μm/mm):20/50 相机型号:Linea HS 16k 400kHz 镜头型号:Mag.x system 125
enAF Microscope 400kHz 28.1x	70	0.4	取决于物镜	28.1(12.5/2.25)	8	20/50	Linea HS 16k 400kHz	Mag.x system 125	对比
扫描速度 (mm/s):70 最大追踪误差 (μm):0.4 最小景深DOF (μm):取决于物镜光学倍率:28.1(12.5/2.25) 对焦范围 (mm):8 斜率 (μm/mm):20/50 相机型号:Linea HS 16k 400kHz 镜头型号:Mag.x system 125

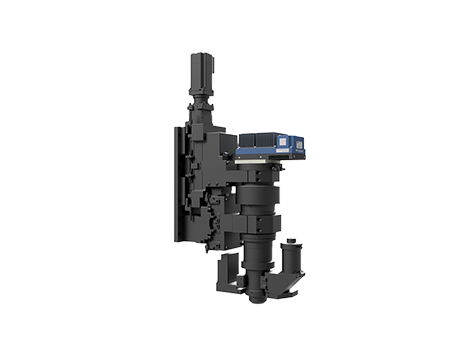

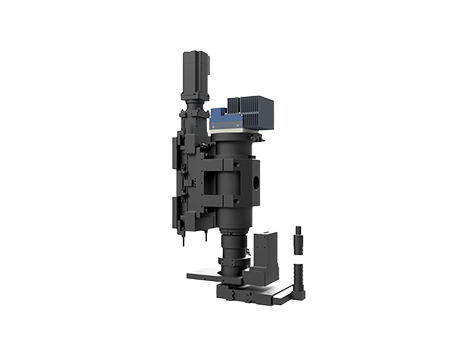

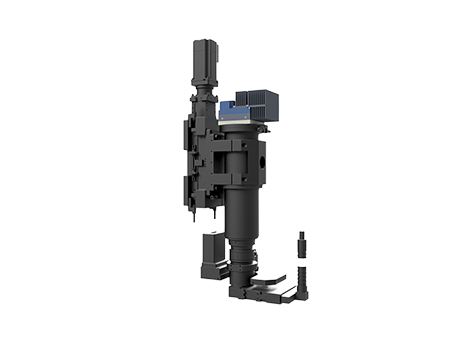

enAF 1MHz 10x	500	1.5	±2.3	10.0	20	20/50	Linea HS2 16k 1MHz	APO Diamond 10x	对比下载
扫描速度 (mm/s):500 最大追踪误差 (μm):1.5 最小景深DOF (μm):±2.3 光学倍率:10.0 对焦范围 (mm):20 斜率 (μm/mm):20/50 相机型号:Linea HS2 16k 1MHz 镜头型号:APO Diamond 10x 下载
enAF 1MHz 5x	1000	2.7	±3.8	5.0	20	20/50	Linea HS2 16k 1MHz	Kelly Diamond 5x	对比
扫描速度 (mm/s):1000 最大追踪误差 (μm):2.7 最小景深DOF (μm):±3.8 光学倍率:5.0 对焦范围 (mm):20 斜率 (μm/mm):20/50 相机型号:Linea HS2 16k 1MHz 镜头型号:Kelly Diamond 5x
enAF 400kHz 10x	200	1.4	±2.3	10.0	40	20/50	Linea HS 16k 400kHz	APO Diamond 10x	对比
扫描速度 (mm/s):200 最大追踪误差 (μm):1.4 最小景深DOF (μm):±2.3 光学倍率:10.0 对焦范围 (mm):40 斜率 (μm/mm):20/50 相机型号:Linea HS 16k 400kHz 镜头型号:APO Diamond 10x
enAF 400kHz 5x	400	2.5	±3.8	5.0	40	20/50	Linea HS 16k 400kHz	Kelly Diamond 5x	对比
扫描速度 (mm/s):400 最大追踪误差 (μm):2.5 最小景深DOF (μm):±3.8 光学倍率:5.0 对焦范围 (mm):40 斜率 (μm/mm):20/50 相机型号:Linea HS 16k 400kHz 镜头型号:Kelly Diamond 5x
enAF 400kHz 3.33x	600	3	±4.5	3.33	40	20/50	Linea HS 16k 400kHz	Kelly Diamond 3.33x	对比下载
扫描速度 (mm/s):600 最大追踪误差 (μm):3 最小景深DOF (μm):±4.5 光学倍率:3.33 对焦范围 (mm):40 斜率 (μm/mm):20/50 相机型号:Linea HS 16k 400kHz 镜头型号:Kelly Diamond 3.33x 下载
enAF 400kHz 2.5x	800	4	±6.0	2.5	40	20/50	Linea HS 16k 400kHz	LS 2.5x	对比下载
扫描速度 (mm/s):800 最大追踪误差 (μm):4 最小景深DOF (μm):±6.0 光学倍率:2.5 对焦范围 (mm):40 斜率 (μm/mm):20/50 相机型号:Linea HS 16k 400kHz 镜头型号:LS 2.5x 下载
enAF 400kHz 1.67x	1200	6	±9.0	1.67	40	20/50	Linea HS 16k 400kHz	APO Diamond 1.67x	对比下载
扫描速度 (mm/s):1200 最大追踪误差 (μm):6 最小景深DOF (μm):±9.0 光学倍率:1.67 对焦范围 (mm):40 斜率 (μm/mm):20/50 相机型号:Linea HS 16k 400kHz 镜头型号:APO Diamond 1.67x 下载
enAF 609fps 4x	1000	5	±6.5	4.0	40	20/50	Falcon4 11M 609fps	APO Diamond 4.0x	对比下载
扫描速度 (mm/s):1000 最大追踪误差 (μm):5 最小景深DOF (μm):±6.5 光学倍率:4.0 对焦范围 (mm):40 斜率 (μm/mm):20/50 相机型号:Falcon4 11M 609fps 镜头型号:APO Diamond 4.0x 下载
