Long Range Illuminator - 长距离线扫

Long Range Illuminator是加拿大Osela公司推出的一款长距离激光器,可为远程线扫描成像应用提供高强度的均匀照明。与基于LED的照明系统不同,OSELA独特的空间相干性技术在保持长距离高功率照明的同时仍然可以提供高清晰度图像,降低图像镜面反射,具有高电气效率的额外优势,无需主动冷却。适用于线阵相机照明、2D机器视觉、户外工业检验、公路,铁路,火车检测、热钢检测、3D立体线扫描等领域。

Long Range Illuminator - 长距离线扫

Long Range Illuminator是加拿大Osela公司推出的一款长距离激光器,可为远程线扫描成像应用提供高强度的均匀照明。与基于LED的照明系统不同,OSELA独特的空间相干性技术在保持长距离高功率照明的同时仍然可以提供高清晰度图像,降低图像镜面反射,具有高电气效率的额外优势,无需主动冷却。适用于线阵相机照明、2D机器视觉、户外工业检验、公路,铁路,火车检测、热钢检测、3D立体线扫描等领域。

展开

更多特性

什么是长距离激光器?

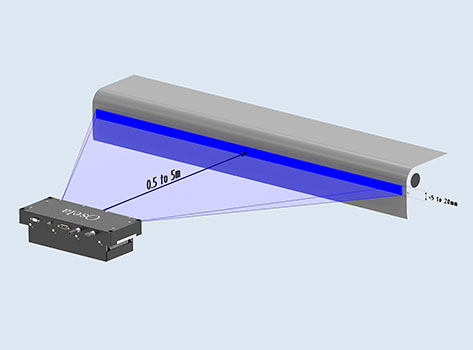

  长距离照明不受距离影响,提供高功率


  高清晰度图像,降低图像镜面反射


  高电气效率,无需主动冷却

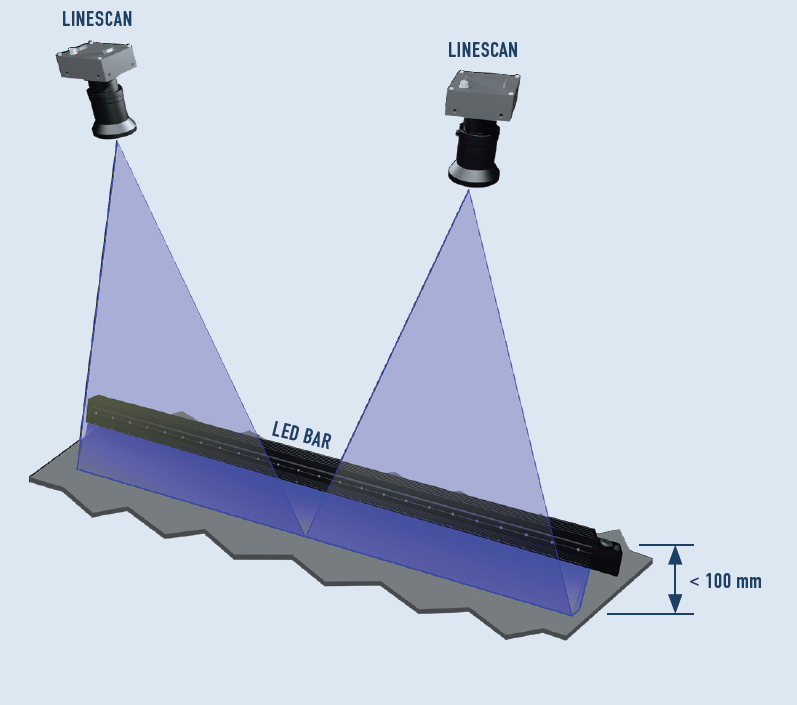

传统LED照明

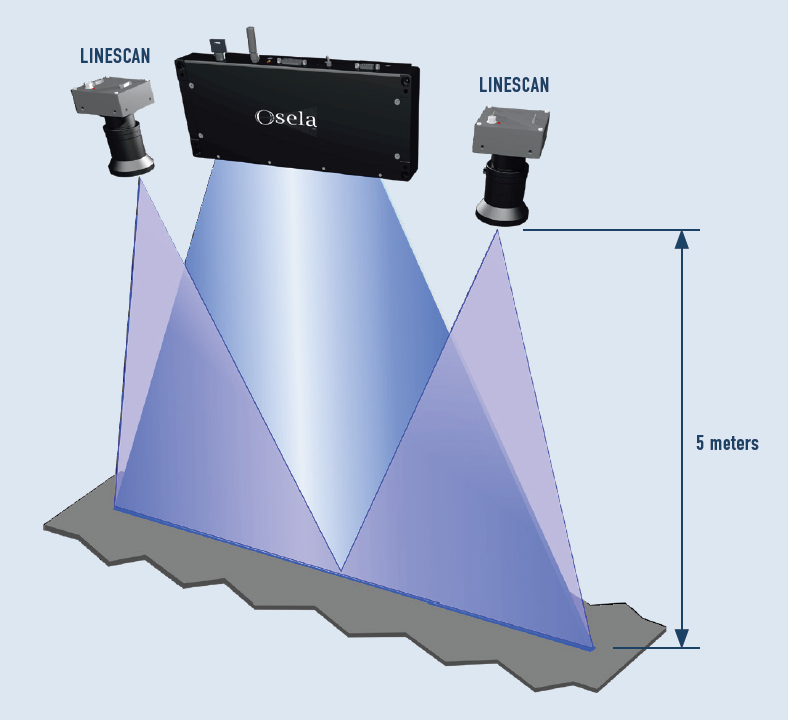

OSELA LRI

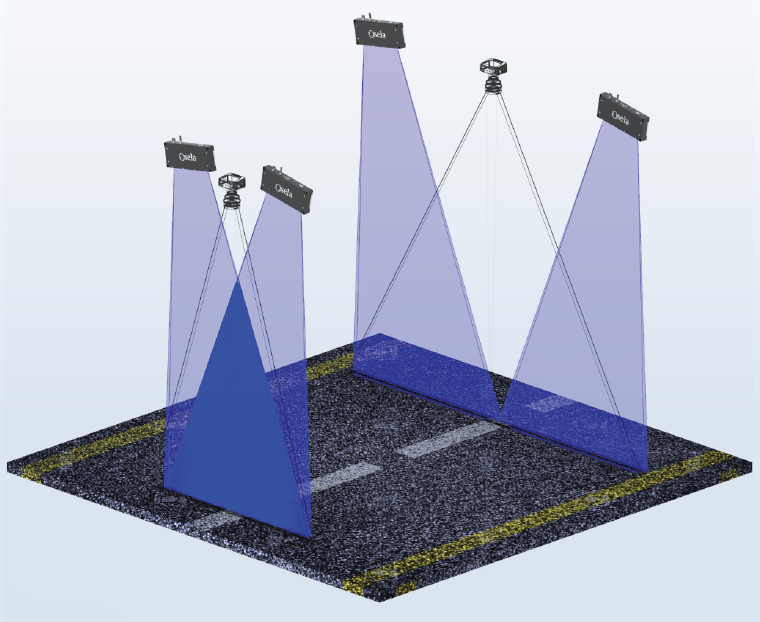

LRI 灵活照明






  特殊光学技术,散斑噪声因子显著降低,能够在各类工作距离上捕捉精细图像


标准激光

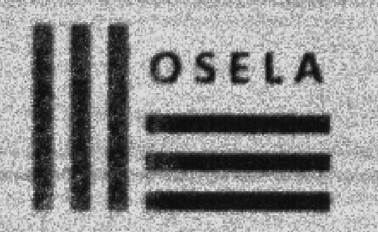

标准激光图像


LRI

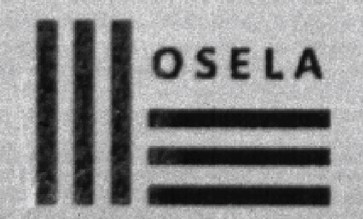

LRI 拍摄图像


长距离高功率密度

对于几百毫米的工作距离,LRI在下图所示的ROI区域提供了高光功率。LED照明系统的光功率随着距离的增加而急剧下降,而LRI的功率与距离无关,其中功率密度只是照明面积的函数,是长距离应用的理想选择。

功率密度 = 光功率 / (线长 × 线宽)

功率密度和工作范围配置

型号

工作距离 (mm)

工作范围 (mm)

工作距离处线宽 (mm)

短距离

1000

500~1500

10 (5~15)

中距离

2000

1000~3000

10 (5~15)

长距离

3000

3000~4000

10 (5~13)


有效线长和扇形角

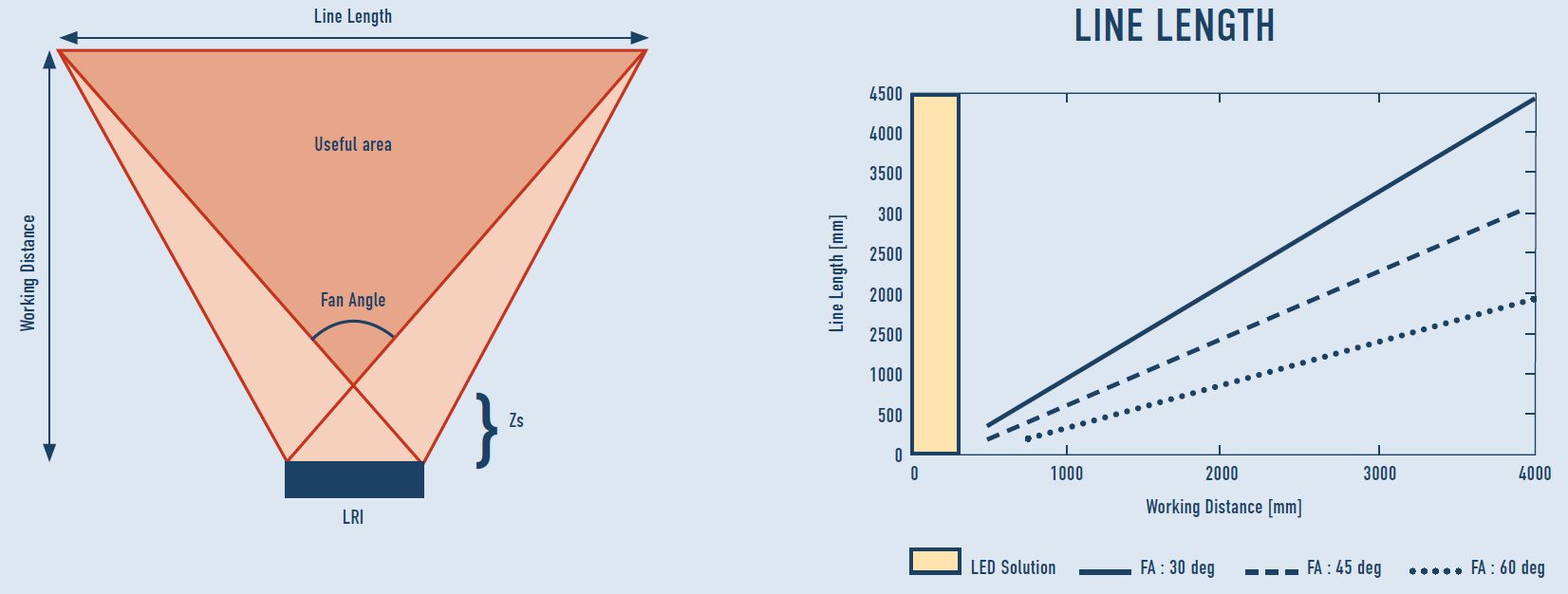

LRI 在工作范围和激光线长方面有其独特的优势,保持紧凑机身的条件下,可通过改变扇形角拓展照明区域。使用时LRI置于距扇形角的点光源一定距离(Zs)上使用,如下图所示。线长计算公式如下:

LL = 2 × (FA /2) × (WD - Zs)





LL=有效线长

FA

Zs (mm)


FA=投影扇形角

30°

425


WD=工作距离

45°

275


Zs=FA起始点距激光器距离

60°

197



型号 波长 (nm) 功率 (mW) 光束图案 指向稳定性 (μrad/°C) 操作

LRI-810-15 810 15000 单线 - 对比 下载
LRI-640-4 640 4000 单线 - 对比 下载
LRI-520-7 520 7000 单线 - 对比 下载
LRI-450-20 450 20000 单线 - 对比 下载

产品对比
