高性能、高可靠性的紧凑型结构光激光器

Compact Laser 系列是加拿大 Osela 公司研发生产的 3D 结构光激光器，其采用紧凑的外形设计，具有出色的光束线型和高指向稳定性，并支持外部调焦、静电保护及过热保护，主要应用于工业检测、定位、机器视觉等领域。

Compact Laser ★ - 紧凑型结构光

高性能、高可靠性的紧凑型结构光激光器

展开

更多特性

调制

Compact 激光器可以通过白色线缆，外部 0~5V TTL 信号进行调制。T 型调制是 Compact 激光器默认调制方式。
功能	调制	ON（打开）	OFF（关闭）
TTL（默认）	T	0~0.5V	0.7~5V
反向TTL	RT	0.7~5V	0~0.5V

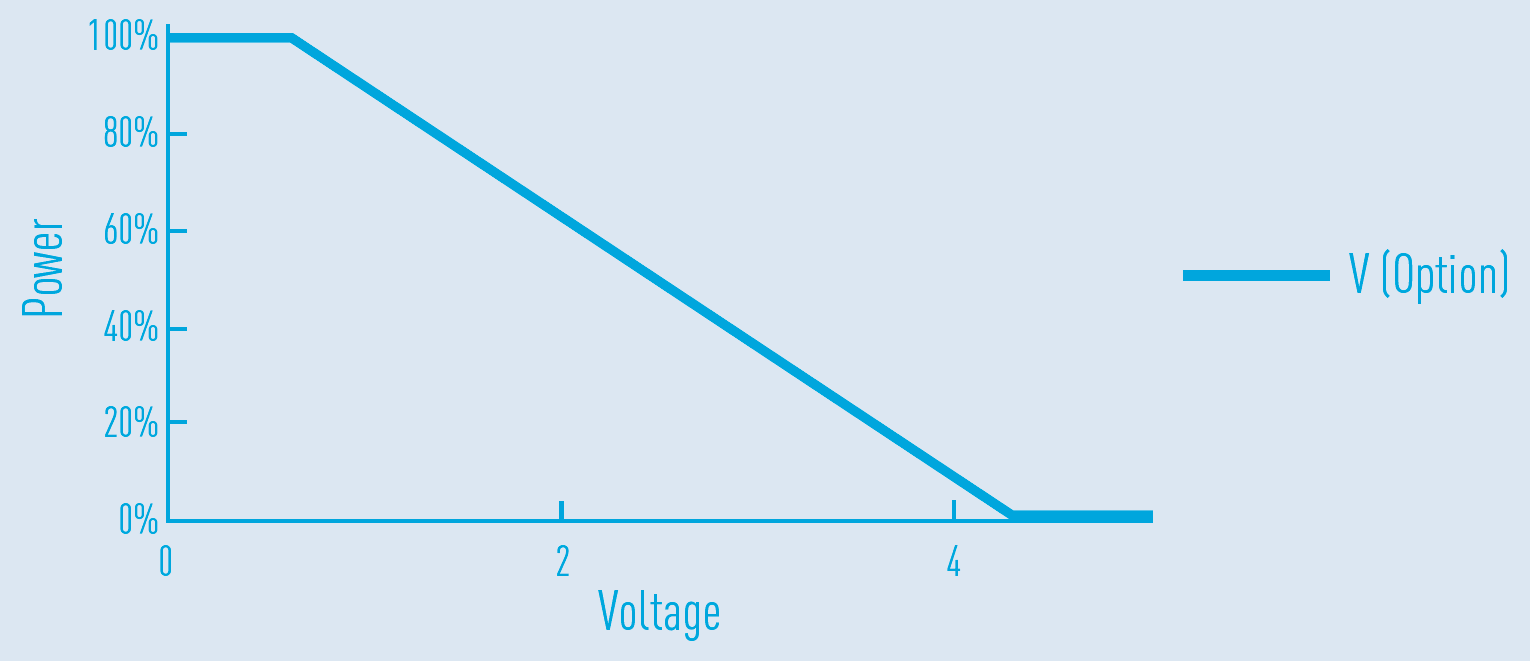

可选项：线性功率通过第四个线缆（绿色）调整，选项为“V”

多点和多线图案

Osela 的多点和多线图案激光器结合了衍射光学（DOE）和折射光学技术。DOE 在保持输入激光属性（尺寸、发散度和偏振）的同时，以精确的间隔角度有效地分割光束。DOE 是直接蚀刻在熔融石英上的高质量衍射光栅，不易受时间和温度的影响，具有高稳定性，适合各类严苛的工业应用。

	多点图案		多线图案

订货信息	波束数量	波束夹角	多点编号	多线编号	示例
添加到 Compact 激光器系列订货号后面对于点图案激光，在所需光束数后添加“D” 对于线图案激光，在所需光束间角后添加“L”	3	1.5°	3D-1.5	3L-1.5
	3	5.0°	3D-5	3L-5
	5	0.23°	5D-0.23	5L-0.23
		0.5°	5D-0.5	5L-0.5
		1.55°	5D-1.55	5L-1.55
	7	5°	7D-5	7L-5
	9	0.11°	9D-0.11	9L-0.11
	11	1.5°	11D-1.5	11L-1.5
	15	2.3°	15D-2.3	15L-2.3
	19	0.77°	19D-0.77	19L-0.77
	33	0.38°	33D-0.38	33L-0.38
	59	0.65°	59D-0.65	59L-0.65
	65	0.34°	65D-0.34	65L-0.34
	65	0.4°	65D-0.4	65L-0.4
	99	0.149°	99D-0.149	99L-0.149

型号	波长 (nm)	功率 (mW)	光束图案	指向稳定性 (μrad/°C)	操作

CL-405-35	405	35	单点，单线，多点，多线	< 6	对比下载
波长 (nm):405 功率 (mW):35 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-450-100	450	100	单点，单线，多点，多线	< 6	对比下载
波长 (nm):450 功率 (mW):100 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-520-50	520	50	单点，单线，多点，多线	< 6	对比下载
波长 (nm):520 功率 (mW):50 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-635-5	635	5	单点，单线，多点，多线	< 6	对比下载
波长 (nm):635 功率 (mW):5 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-635-10	635	10	单点，单线，多点，多线	< 6	对比下载
波长 (nm):635 功率 (mW):10 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-640-25	640	25	单点，单线，多点，多线	< 6	对比下载
波长 (nm):640 功率 (mW):25 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-640-45	640	45	单点，单线，多点，多线	< 6	对比下载
波长 (nm):640 功率 (mW):45 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-650-5	650	5	单点，单线，多点，多线	< 6	对比下载
波长 (nm):650 功率 (mW):5 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-650-10	650	10	单点，单线，多点，多线	< 6	对比下载
波长 (nm):650 功率 (mW):10 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-660-35	660	35	单点，单线，多点，多线	< 6	对比下载
波长 (nm):660 功率 (mW):35 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-660-50	660	50	单点，单线，多点，多线	< 6	对比下载
波长 (nm):660 功率 (mW):50 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-660-100	660	100	单点，单线，多点，多线	< 6	对比下载
波长 (nm):660 功率 (mW):100 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-660-130	660	130	单点，单线，多点，多线	< 6	对比下载
波长 (nm):660 功率 (mW):130 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-690-35	690	35	单点，单线，多点，多线	< 6	对比下载
波长 (nm):690 功率 (mW):35 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-690-50	690	50	单点，单线，多点，多线	< 6	对比下载
波长 (nm):690 功率 (mW):50 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-785-75	785	75	单点，单线，多点，多线	< 6	对比下载
波长 (nm):785 功率 (mW):75 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-785-120	785	120	单点，单线，多点，多线	< 6	对比下载
波长 (nm):785 功率 (mW):120 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
CL-830-50	830	50	单点，单线，多点，多线	< 6	对比下载
波长 (nm):830 功率 (mW):50 光束图案:单点，单线，多点，多线指向稳定性 (μrad/°C):< 6 下载
