Telecentric Laser Projector - 远心微距结构光

用于3D结构光检测应用的远心微距结构光激光器

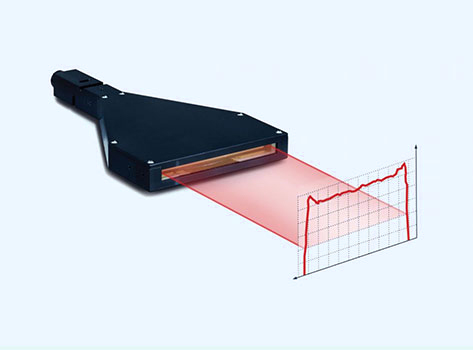

Telecentric Laser Projector 是加拿大 Osela 公司专为 3D 结构光检测应用而设计生产的远心微距结构光激光器,其提供平行的不带角度的激光照明,且激光线宽在整个投影范围内均恒定,可以减少图像平面临界处的遮挡,实现3D高精度结构光照明。

Telecentric Laser Projector - 远心微距结构光

用于3D结构光检测应用的远心微距结构光激光器

Telecentric Laser Projector 是加拿大 Osela 公司专为 3D 结构光检测应用而设计生产的远心微距结构光激光器,其提供平行的不带角度的激光照明,且激光线宽在整个投影范围内均恒定,可以减少图像平面临界处的遮挡,实现3D高精度结构光照明。

展开

更多特性

TLP 的优点

TLP 提供平行的不带角度的激光照明,而非传统的呈扇形散开状的激光线。TLP 的优点是可以减少图像平面临界处的遮挡,这对于3D高精度结构光照明来说是至关重要的。在这些应用中,为了达到所要求的测量精度,TLP 为需要检测的所有部分提供均匀的照明。

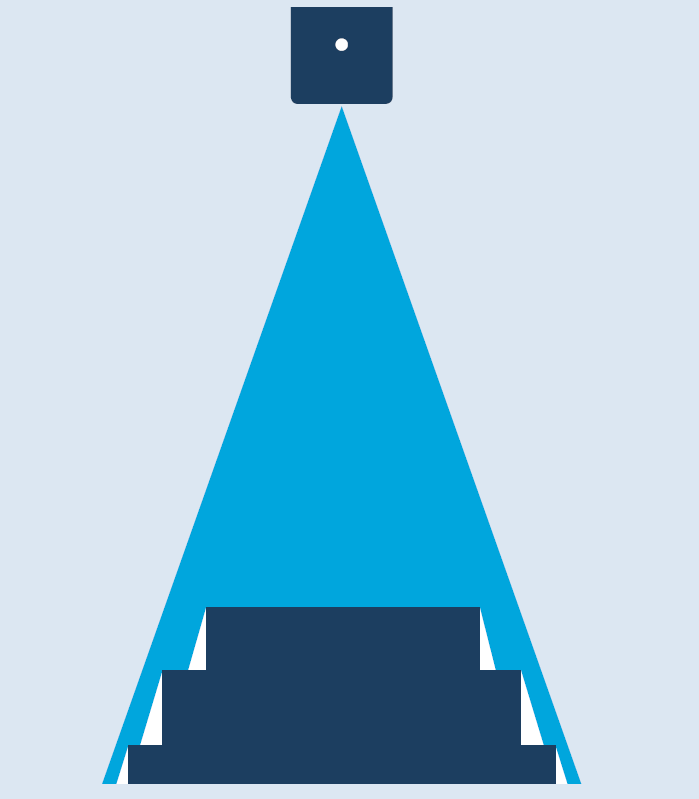

传统激光

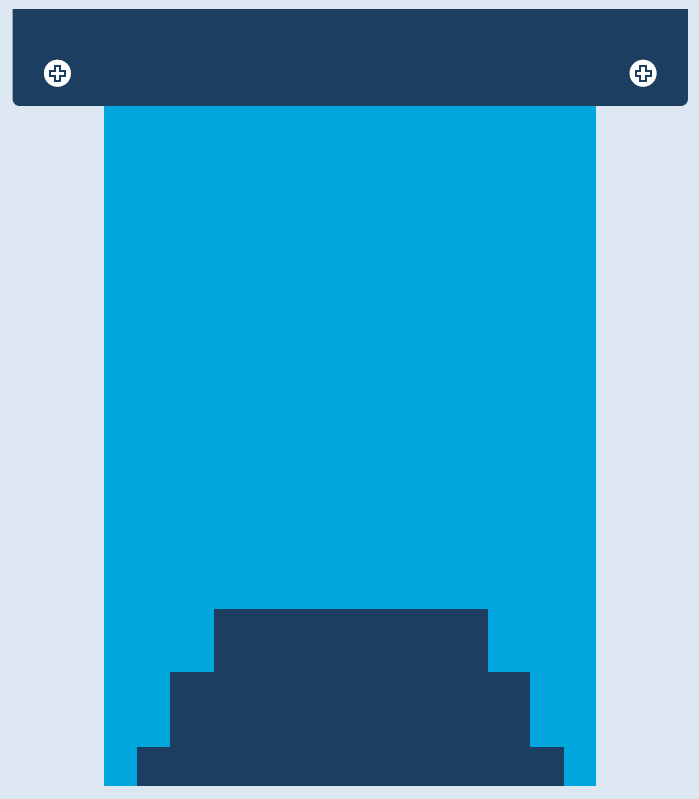

远心激光



物体遮挡

无遮挡

TLP 另一个优点是其激光线宽在整个投影范围上均为恒定的。在整个投影范围内都有微米级线宽的激光线对于半导体检查等应用是非常重要的。传统的激光线,受景深的限制,不可能在整个投影范围均有“细”的激光线。TLP的平行不带角度的激光线照明设计,允许在视场范围内存在均匀的微米级线宽的激光线。

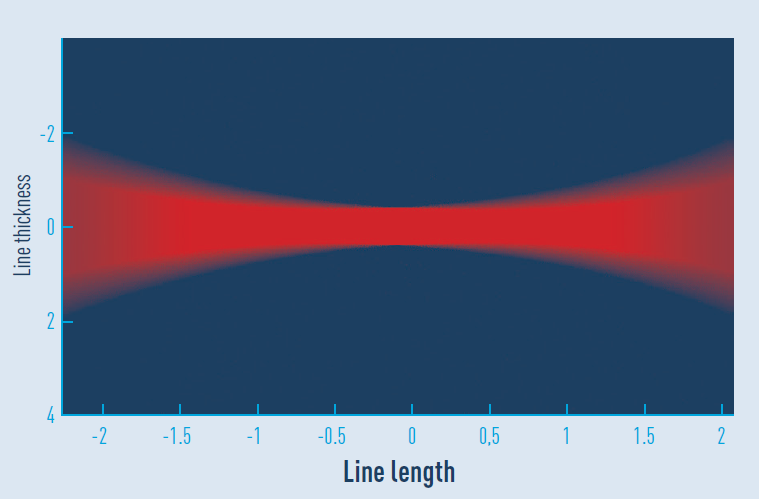

平面屏幕上焦点位置的亮度分布



线宽变化

线宽恒定

调制

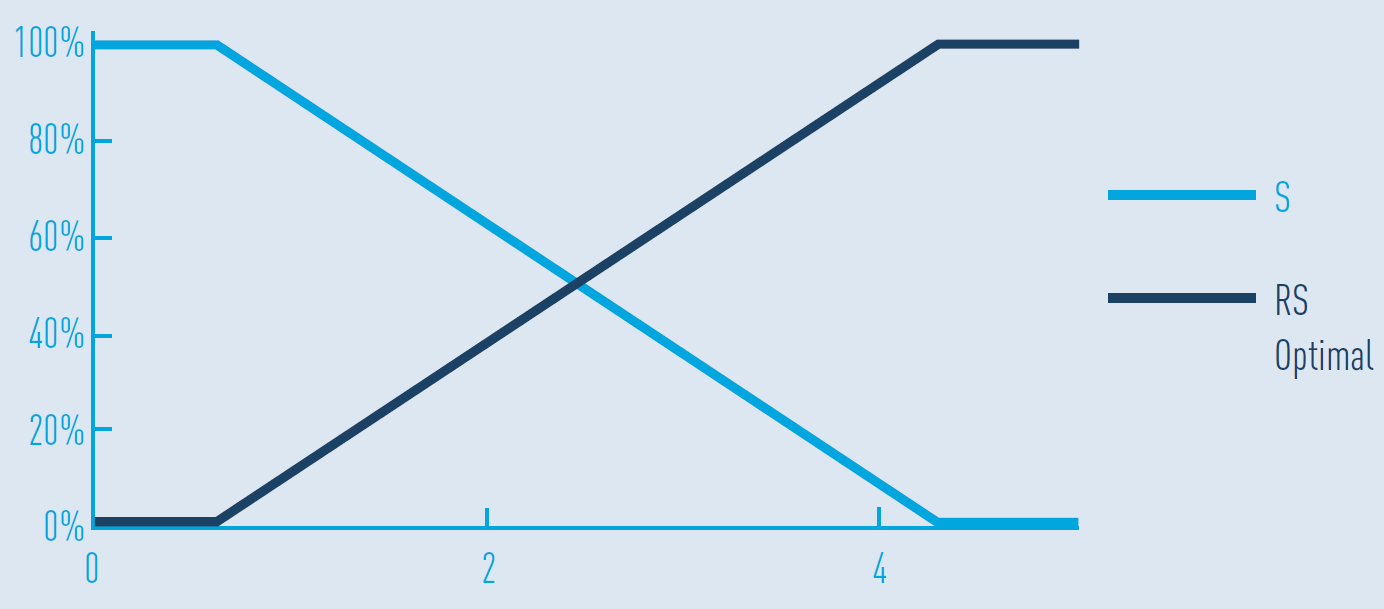

远心激光发射器可以通过白色线缆,0~5V 外部信号进行调制。S Type 是默认调制方式。1629969847756330.png
功能调制ON(打开)OFF(关闭)
TTLT
0~2V3~5V
反向TTLRT3~5V0~2V
注:可从 S(默认)、RS、T、RT 中选择一种调制方式







型号 波长 (nm) 功率 (mW) 光束图案 指向稳定性 (μrad/°C) 操作

TLP-405 405 1 ~ 260 远心微距结构光 < 6 对比 下载
TLP-450 450 1 ~ 260 远心微距结构光 < 6 对比 下载
TLP-520 520 1 ~ 260 远心微距结构光 < 6 对比 下载
TLP-635 635 1 ~ 260 远心微距结构光 < 6 对比 下载
TLP-660 660 1 ~ 260 远心微距结构光 < 6 对比 下载
TLP-830 830 1 ~ 260 远心微距结构光 < 6 对比 下载
