StingRay★ - 结构光

结构光图案激光器

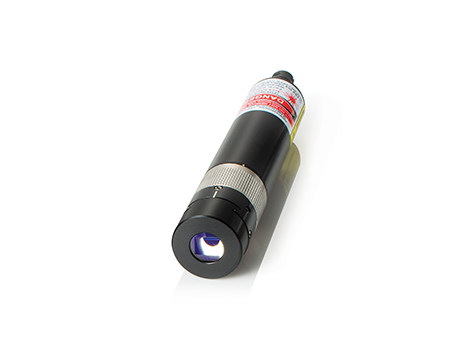

Coherent 公司生产的 StingRay 系列是基于二极管的结构光图案激光器 (Structured Light Lasers)，灵活性强、调焦更方便、输出激光能力出色、生命周期更长。使用此系列激光器将能够更快、更精确地构建三维机器视觉系统。此系列激光器输出功率最高可到 200mw；可选输出波长覆盖 450nm 到 830nm，其中包括最常用的 450nm、520nm、660nm 等。

StingRay 系列激光器是工业领域第一个亮度分布非均匀度小于 ±5% 的标准产品。这种亮度均匀度降低了图像后处理的复杂程度，可使测量的精度和速度进一步提升。StingRay 系列激光器为用户提供可调焦的光学镜头，可用于将激光对焦到不同距离的平面上。另外 StingRay 激光器的镜头机械设计还允许进行“Dynamic Line Balancing”，这样就可以避免激光器倾斜安装情况下亮度分布不均匀的问题。

StingRay★ - 结构光

结构光图案激光器

展开

更多特性

调制时序

调制	F max	正向调制（VDC）	反向调制（VDC）
模拟	500 KHz	0~0.5	4.5~5
		激光关闭
		0.5~5	0~4.5
		线性区域
TTL	100 KHz	0~1	4~5
		激光关闭
		4~5	0~1
		激光打开
		1~4	1~4
		未定义
Fast TTL	2 MHz	0~1	4~5
		激光关闭
		4~5	0~1
		激光打开
		1~4	1~4
		未定义

型号	波长 (nm)	功率 (mW)	光束图案	指向稳定性 (μrad/°C)	操作

StingRay-405	405	20，35，50，100	单点，单线	< 10	对比下载
波长 (nm):405 功率 (mW):20，35，50，100 光束图案:单点，单线指向稳定性 (μrad/°C):< 10 下载
StingRay-450	450	10，20，35，50	单点，单线	< 10	对比下载
波长 (nm):450 功率 (mW):10，20，35，50 光束图案:单点，单线指向稳定性 (μrad/°C):< 10 下载
StingRay-488	488	20，50	单点	< 10	对比下载
波长 (nm):488 功率 (mW):20，50 光束图案:单点指向稳定性 (μrad/°C):< 10 下载
StingRay-520	520	5，10，20，35，50	单点，单线	< 10	对比下载
波长 (nm):520 功率 (mW):5，10，20，35，50 光束图案:单点，单线指向稳定性 (μrad/°C):< 10 下载
StingRay-525	525	5，10，20，25，50，75	单点，单线	< 10	对比下载
波长 (nm):525 功率 (mW):5，10，20，25，50，75 光束图案:单点，单线指向稳定性 (μrad/°C):< 10 下载
StingRay-639	639	1，5，10	单点，单线	< 10	对比下载
波长 (nm):639 功率 (mW):1，5，10 光束图案:单点，单线指向稳定性 (μrad/°C):< 10 下载
StingRay-640	640	20，35，100	单点，单线	< 10	对比下载
波长 (nm):640 功率 (mW):20，35，100 光束图案:单点，单线指向稳定性 (μrad/°C):< 10 下载
StingRay-655	655	1，5	单点，单线	< 10	对比下载
波长 (nm):655 功率 (mW):1，5 光束图案:单点，单线指向稳定性 (μrad/°C):< 10 下载
StingRay-660	660	10，20，35，50，100，140，180	单点，单线	< 10	对比下载
波长 (nm):660 功率 (mW):10，20，35，50，100，140，180 光束图案:单点，单线指向稳定性 (μrad/°C):< 10 下载
StingRay-685	685	20，35，50	单点，单线	< 10	对比下载
波长 (nm):685 功率 (mW):20，35，50 光束图案:单点，单线指向稳定性 (μrad/°C):< 10 下载
StingRay-785	785	20，35，50，75，90	单点，单线	< 10	对比下载
波长 (nm):785 功率 (mW):20，35，50，75，90 光束图案:单点，单线指向稳定性 (μrad/°C):< 10 下载
StingRay-830	830	75，100，150，200	单点，单线	< 10	对比下载
波长 (nm):830 功率 (mW):75，100，150，200 光束图案:单点，单线指向稳定性 (μrad/°C):< 10 下载
