XCS系列 - 高精度一体式线激光传感器 - 德国AT

XCS系列 - 高精度3D传感器

XCS系列传感器是德国Automation Technology（AT）公司专为电子工业高性能应用设计的高精度一体式3D传感器，具有精度高、速度快、重复性高等特点，优化后的激光器产生高质量均匀激光线投影，确保对微小结构的精确扫描。创新的清洁光束功能可保护激光免受外部干扰，确保测试结果一致可靠。3070-WARP型号可实现超高速检测，提升数据检测速度，可选双头传感器选项，实现高质量无遮挡3D扫描效果，是球栅阵列（BGA）等电子行业高性能应用的理想之选。

XCS系列 - 高精度3D传感器

展开

更多特性

▼ 集成 C6 3D 传感器

3070 WARP 芯片，内部处理速度 290 亿像素/秒，3D 轮廓输出速率 1.28 亿像素/秒

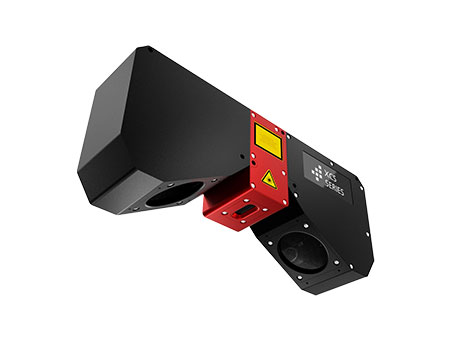

▼ 双头传感器选项

双头传感器，实现高质量无遮挡 3D 扫描效果

▼ 高重复性，高精度检测

高质量均匀激光线投影，确保微小结构的精确扫描，测试结果一致可靠

▼ 电子行业高性能领域重点应用

电子元件检测（BGA、LGA、PGA）、电子组装检测、连接器引脚检测等的理想之选

型号	视野FOV (mm)	测量范围MR (mm)	工作距离 (mm)	X方向分辨率 (µm)	Z方向重复精度 (µm)	扫描速率/时间	操作

NEWC7-S8-3070W-XCS-28-48-146-DX-5G-405-3R	47.9	20	146	15.6	-	最高87.873 kHz	对比下载
视野FOV (mm):47.9 测量范围MR (mm):20 工作距离 (mm):146 X方向分辨率 (µm):15.6 Z方向重复精度 (µm):- 扫描速率/时间:最高87.873 kHz 下载
NEWC7-S8-3070W-XCS-28-48-146-SX-5G-405-3R	47.9	20	146	15.6	-	最高87.873 kHz	对比下载
视野FOV (mm):47.9 测量范围MR (mm):20 工作距离 (mm):146 X方向分辨率 (µm):15.6 Z方向重复精度 (µm):- 扫描速率/时间:最高87.873 kHz 下载
NEWC7-S8-3070W-XCS-50-24-85-SX-5G-405-3R	23.9	6	84.5	7.8	-	最高87.873 kHz	对比下载
视野FOV (mm):23.9 测量范围MR (mm):6 工作距离 (mm):84.5 X方向分辨率 (µm):7.8 Z方向重复精度 (µm):- 扫描速率/时间:最高87.873 kHz 下载
NEWC7-S8-3070-XCS-28-48-146-DX-5G-405-3R	47.9	20	146	15.6	-	最高66.489 kHz	对比下载
视野FOV (mm):47.9 测量范围MR (mm):20 工作距离 (mm):146 X方向分辨率 (µm):15.6 Z方向重复精度 (µm):- 扫描速率/时间:最高66.489 kHz 下载
NEWC7-S8-3070-XCS-28-48-146-SX-5G-405-3R	47.9	20	146	15.6	-	最高66.489 kHz	对比下载
视野FOV (mm):47.9 测量范围MR (mm):20 工作距离 (mm):146 X方向分辨率 (µm):15.6 Z方向重复精度 (µm):- 扫描速率/时间:最高66.489 kHz 下载
NEWC7-S8-3070-XCS-50-24-85-SX-5G-405-3R	23.9	6	84.5	7.8	-	最高66.489 kHz	对比下载
视野FOV (mm):23.9 测量范围MR (mm):6 工作距离 (mm):84.5 X方向分辨率 (µm):7.8 Z方向重复精度 (µm):- 扫描速率/时间:最高66.489 kHz 下载
C6-S7-3070W-XCS-28-48-146-DX-1G-405-3R	47.9	20	146	15.6	-	最高87.873 kHz	对比下载
视野FOV (mm):47.9 测量范围MR (mm):20 工作距离 (mm):146 X方向分辨率 (µm):15.6 Z方向重复精度 (µm):- 扫描速率/时间:最高87.873 kHz 下载
C6-S7-3070W-XCS-28-48-146-SX-1G-405-3R	47.9	20	146	15.6	-	最高87.873 kHz	对比下载
视野FOV (mm):47.9 测量范围MR (mm):20 工作距离 (mm):146 X方向分辨率 (µm):15.6 Z方向重复精度 (µm):- 扫描速率/时间:最高87.873 kHz 下载
C6-S7-3070-XCS-28-48-146-DX-1G-405-3R	47.9	20	146	16	-	最高66.489 kHz	对比下载
视野FOV (mm):47.9 测量范围MR (mm):20 工作距离 (mm):146 X方向分辨率 (µm):16 Z方向重复精度 (µm):- 扫描速率/时间:最高66.489 kHz 下载
C6-S7-3070-XCS-28-48-146-SX-1G-405-3R	47.9	20	146	15.6	-	最高66.489 kHz	对比下载
视野FOV (mm):47.9 测量范围MR (mm):20 工作距离 (mm):146 X方向分辨率 (µm):15.6 Z方向重复精度 (µm):- 扫描速率/时间:最高66.489 kHz 下载
C6-S7-4090-XCS-28-53-146-DX-1G-405-3R	53.3	10	146	13	-	最高24.875 kHz	对比下载
视野FOV (mm):53.3 测量范围MR (mm):10 工作距离 (mm):146 X方向分辨率 (µm):13 Z方向重复精度 (µm):- 扫描速率/时间:最高24.875 kHz 下载
C6-S7-4090-XCS-28-53-146-SX-1G-405-3R	53.3	10	146	13	-	最高24.875 kHz	对比下载
视野FOV (mm):53.3 测量范围MR (mm):10 工作距离 (mm):146 X方向分辨率 (µm):13 Z方向重复精度 (µm):- 扫描速率/时间:最高24.875 kHz 下载
