PIXIS XO - CCD相机 - 制冷CCD

PIXIS XO - 制冷CCD

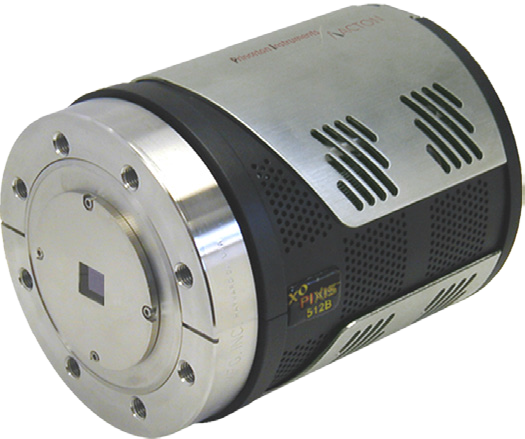

PIXIS XO 系列是 Teledyne Princeton Instruments 公司研发的一款完全集成，高灵敏度、低噪声科研级CCD相机。无AR涂层，热电冷却相机。PIXIS XO 系列相机选用无AR涂层的背光 CCD，可直接探测 10eV~30keV 之间的宽范围 X 射线（AR 涂层 CCD 不适用于<500eV 的 X 射线能量）。高真空密封设计的旋转型法兰盘（ConFlat Flange）、软件可选择增益和读出速率使得 PIXIS XO 系列相机非常适合超高真空（UHV）应用。

PIXIS XO - 制冷CCD

展开

更多特性

▼ 产品特点 ▼

★ 10eV~30keV 具有高X射线灵敏度

★ 背照式CCD，无增透膜

★ 灵活的双放大器读出设计

★ 100kHz或2MHz双速率选择

★ 适用于超高真空（UHV）应用

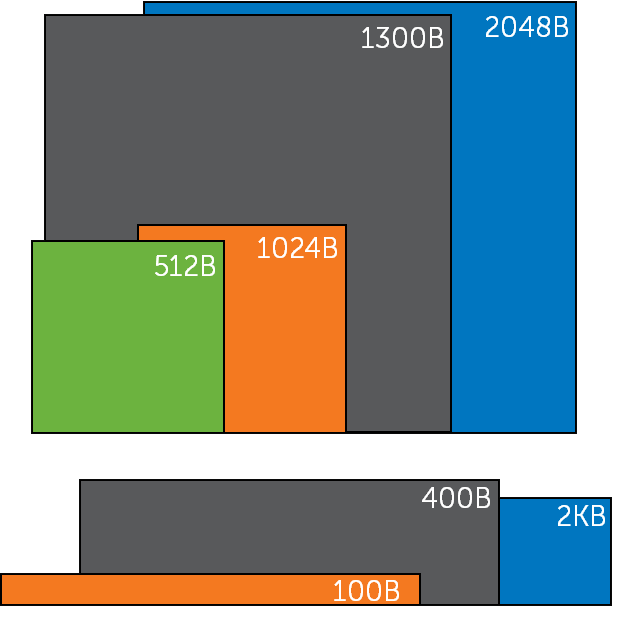

多种传感器类型，像元尺寸灵活选择

PIXIS-XO 相机具有多种传感器类型和像元尺寸的型号可供选择，方形和矩形传感器格式，为不同实验带来了更高的灵活性。

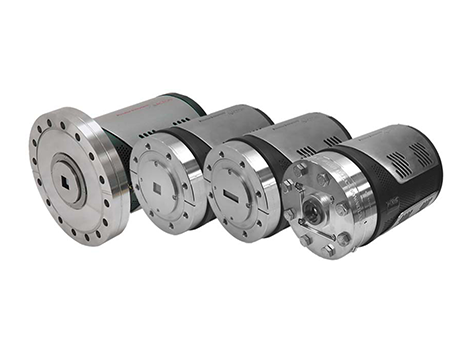

可旋转 ConFlat 法兰盘设计

PIXIS-XO 相机可旋转 ConFlat 涉及可以更加灵活的将 CCD X轴对准图像或光谱轴，结合 ~30eV~20keV X射线能量范围内的高灵敏度，能够满足多种应用需求。

型号	传感器类型	分辨率	像元尺寸	帧率 (fps)	操作

PIXIS-XO: 2KB	背照式CCD，无增透膜1eV~30keV高灵敏度	2048×512	13.5μm	35@100kHz，90@2MHz	对比下载
传感器类型:背照式CCD，无增透膜1eV~30keV高灵敏度分辨率:2048×512 像元尺寸:13.5μm 帧率 (fps):35@100kHz，90@2MHz 下载
PIXIS-XO: 2048BR	背照式深耗尽层CCD，无增透膜1eV~30keV高灵敏度	2048×2048	13.5μm	-	对比下载
传感器类型:背照式深耗尽层CCD，无增透膜1eV~30keV高灵敏度分辨率:2048×2048 像元尺寸:13.5μm 帧率 (fps):- 下载
PIXIS-XO: 2048B	背照式CCD，无增透膜1eV~30keV高灵敏度	2048×2048	13.5μm	-	对比下载
传感器类型:背照式CCD，无增透膜1eV~30keV高灵敏度分辨率:2048×2048 像元尺寸:13.5μm 帧率 (fps):- 下载
PIXIS-XO: 1024BR	背照式深耗尽层CCD，无增透膜1eV~30keV高灵敏度	1024×1024	13μm	-	对比下载
传感器类型:背照式深耗尽层CCD，无增透膜1eV~30keV高灵敏度分辨率:1024×1024 像元尺寸:13μm 帧率 (fps):- 下载
PIXIS-XO: 1024B	背照式CCD，无增透膜1eV~20keV高灵敏度	1024×1024	13μm	-	对比下载
传感器类型:背照式CCD，无增透膜1eV~20keV高灵敏度分辨率:1024×1024 像元尺寸:13μm 帧率 (fps):- 下载
PIXIS-XO: 400B	背照式CCD，无增透膜1eV~20keV高灵敏度	1340×400	20μm	60@100kHz，315@2MHz	对比下载
传感器类型:背照式CCD，无增透膜1eV~20keV高灵敏度分辨率:1340×400 像元尺寸:20μm 帧率 (fps):60@100kHz，315@2MHz 下载
PIXIS-XO: 100B	背照式CCD，无增透膜1eV~20keV高灵敏度	1340×100	20μm	70@100kHz，750@2MHz	对比下载
传感器类型:背照式CCD，无增透膜1eV~20keV高灵敏度分辨率:1340×100 像元尺寸:20μm 帧率 (fps):70@100kHz，750@2MHz 下载
