PIXIS-XO: 100B

高灵敏度、低噪声科研级CCD相机

PIXIS-XO: 100B是Teledyne Princeton Instruments公司研发的一款完全集成，高灵敏度、低噪声科研级CCD热电制冷相机。相机选用无增透膜的背照式CCD，分辨率1340×100，像元尺寸20μm，填充因子100%，低读出噪声，-75℃深度制冷，适用于x射线光谱学，EUV光刻和x射线等离子体诊断学等领域。高真空密封设计的旋转型法兰盘（ConFlat Flange）、软件可选择增益和读出速率使得其非常适合超高真空（UHV）应用。

产品特点

无增透膜背照式CCD
100 kHz或2 MHz的双速率选项
灵活的双放大器读出设计

高速的 USB2.0 数据接口
超低噪声，高真空密封设计
CoolCUBE 液体循环器

规格参数

型号	PIXIS-XO: 100B
品牌	Teledyne Princeton Instruments
传感器类型	背照式CCD，无增透膜1eV~20keV高灵敏度
分辨率	1340×100
像元尺寸	20μm
传感器尺寸	13.3mm×2.0mm
帧率 (fps)	70@100kHz，750@2MHz
位深度	16bit
制冷	热电空气或CoolCUBE II液冷：-90℃
暗电流 (e-/p/s)	0.001@-75℃
满阱容量	250ke-@高灵敏度，1000ke-@高容量

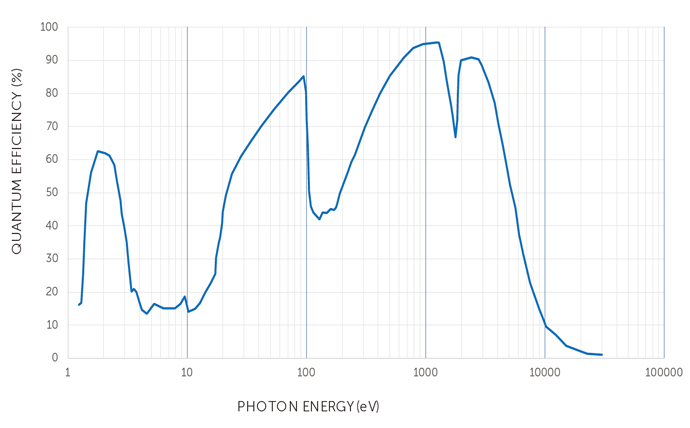

量子效率	95%
读出噪声	3e-@100kHz，11e-@2MHz
数据接口	USB 2.0
机械尺寸 (W×H×L)	118mm × 114mm × 163mm
工作温度	+5℃ ~ +30℃
重量	3.6 kg
