PIXIS-XO: 2KB

高灵敏度、低噪声科研级CCD相机

PIXIS-XO: 2KB是Teledyne Princeton Instruments公司研发的一款完全集成，高灵敏度、低噪声科研级CCD热电制冷相机。相机选用无增透膜的背照式CCD，分辨率2048×512，像元尺寸13.5μm，填充因子100%，低读出噪声，-75℃深度制冷，适用于x射线光谱学，EUV光刻和x射线等离子体诊断学等领域。高真空密封设计的旋转型法兰盘（ConFlat Flange）、软件可选择增益和读出速率使得其非常适合超高真空（UHV）应用。

产品特点

灵敏度~1 eV到~3 keV
采集速率最高2MHz
灵活的双放大器读出设计

USB2.0数据接口
超低噪声，高真空密封设计
-75℃ 深度制冷，CoolCUBE II液体循环器

规格参数

型号	PIXIS-XO: 2KB
品牌	Teledyne Princeton Instruments
传感器类型	背照式CCD，无增透膜1eV~30keV高灵敏度
分辨率	2048×512
像元尺寸	13.5μm
传感器尺寸	27.6mm×6.9mm
帧率 (fps)	35@100kHz，90@2MHz
位深度	16bit
制冷	热电空气或CoolCUBE II液冷：-75℃
暗电流 (e-/p/s)	0.001@-75℃
满阱容量	100ke-@单像素，250ke-@高灵敏度节点，750ke-@高容量节点

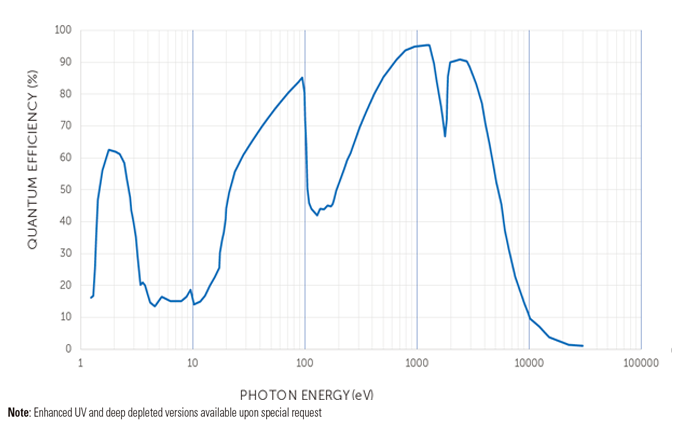

量子效率	95%
读出噪声	3.5e-@100kHz，14e-@2MHz
数据接口	USB 2.0
机械尺寸 (W×H×L)	118mm × 114mm × 151mm
工作温度	+5℃ ~ +30℃
重量	3.6 kg
