MER2-502-79U3M-HS POL

水星二代500万像素USB3.0接口偏振相机

水星二代相机结构紧凑，外观小巧（29×29mm），内置优异的图像处理（ ISP）算法，提供多种采集方式。MER2-502-79U3M-HS POL相机采用全局曝光的Sony IMX250 MZR CMOS偏振感光芯片，同时采集四个不同光线方向的图像，可以检测玻璃、金属等单色和彩色相机难以检测的反光表面。相机通过USB3.0数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。

产品特点

触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）
两种曝光模式：定时曝光模式（Timed 模式）和触发宽度曝光模式（TriggerWidth 模式）
两种曝光时间模式：标准曝光时间模式 / 极小曝光时间模式
支持像素抽样（Decimation）、Binning、数字移位、黑电平、降噪功能
支持 Gamma 校正和锐化，优化采集图像的亮度并提高图像边缘的清晰度

支持突发采集功能
支持查找表、参数组、计数器和定时器功能
支持取消参数范围限制，可扩大曝光、增益等参数的范围值
提供 16KB 和512K用户数据区

规格参数

型号	MER2-502-79U3M-HS POL
品牌	大恒图像
分辨率	2448×2048
帧率(fps)	79.1
传感器厂商	Sony
传感器	2/3" IMX250 MZR Global shutter CMOS
像元尺寸	3.45μm
像素深度	8 bit，10 bit
数据接口	USB3.0
镜头接口	C，CS

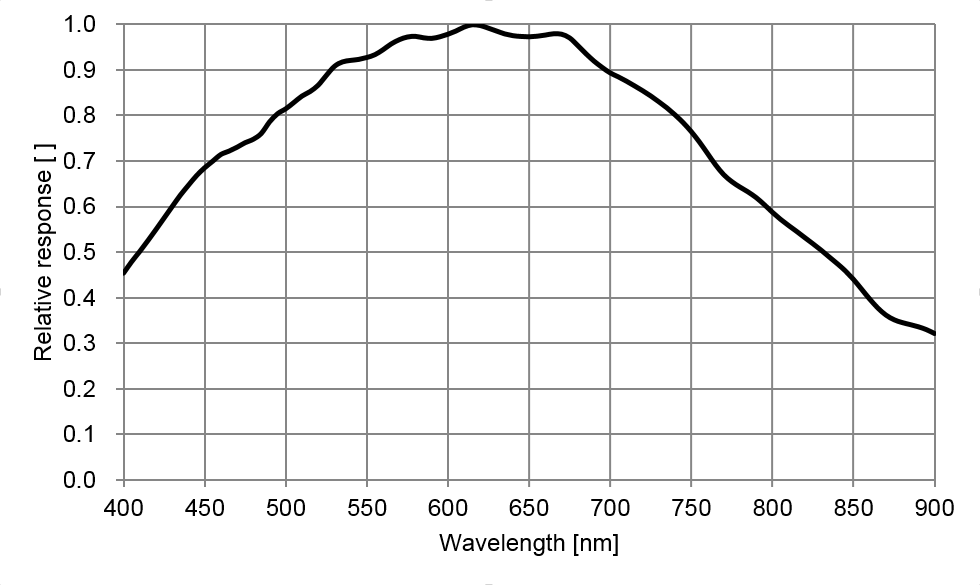

光谱	黑白
图像数据格式	Mono8，Mono10
信噪比	40.67 dB
曝光时间	极小：1μs ~ 100μs；标准：20μs ~ 1s
增益	0dB ~ 24dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4；Sensor：1×1，2×2
镜像翻转	水平镜像，垂直镜像
I/O接口	1路光耦隔离输入，1路光耦隔离输出，2 路双向 GPIO
供电要求	USB3.0接口供电
功率	2.44 W @ 5 VDC
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
机械尺寸(W×H×L)	29 mm × 29 mm × 29 mm
重量	65 g
认证及标准	CE，RoHS，FCC，ICES，UKCA，UL，USB3 Vision，GenICam
