3D传感器

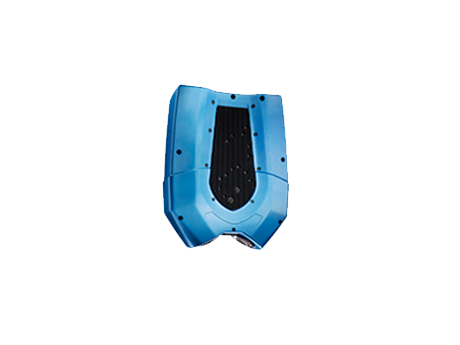

(停产)LCI 1600

适用于扫描、检测透明和有光泽材料的3D线共焦传感器

FocalSpec是LMI公司的一款3D线共焦传感器,利用受专利保护的离轴线共焦光学设计,确保连续、非接触地测量最具挑战性的材料和形状,包括曲面玻璃屏,多层透明材料(如玻璃,医用塑料)以及各种复杂的高反光电子零件(如抛光金属)。LCI 1600线共焦传感器适用于高精度且持续的非接触式测量,是为需要大视野且较好地结合了Z向量程和间距的应用而设计的。

产品特点
  • 专为复杂的大批量应用而设计

  • 内置受专利保护的离轴线共焦成像技术

  • 能够同时进行3D,2D和断层成像

  • 达到亚微米级分辨率

  • 易集成到定制检测系统中

  • 高防震

  • 生成高质量Raw图(无需进行其他过滤或操作)

  • 可见波长对于操作员和生成环境来说都很安全

  • 使用标准以太网端口轻松与PC通信(无需其他接口)

规格参数
型号 (停产)LCI 1600
品牌 LMI
传感器类型 共焦传感器
轮廓数据点数 2048
视野FOV (mm) 16.6
测量范围MR (mm) 5.5
工作距离 (mm) 64
X方向分辨率 (µm) 8.1
Z方向重复精度 (µm) 0.24
扫描速率/时间 3000 Hz,500 Hz(全测量范围)
数据接口 GigE
电源 24 VDC,2A
防护等级 IP30
机械尺寸 432 mm × 358 mm × 113 mm
重量 20 kg
资料下载
  • LMI_FocalSpec_LCI1600_Datasheet_CN_2020_V1.1

    大小:341.65 KB

    立即下载
  • LMI_FocalSpec_LCI1600_Datasheet_EN_2020_V1.1

    大小:308.14 KB

    立即下载
