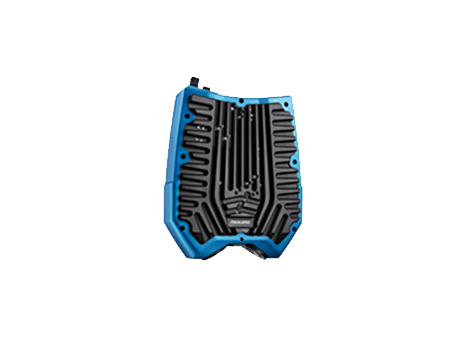

(停产)LCI 1620

适用于扫描、检测透明和有光泽材料的高速3D线共焦传感器

FocalSpec是LMI公司的一款3D线共焦传感器,利用受专利保护的离轴线共焦光学设计,确保连续、非接触地测量最具挑战性的材料和形状,包括曲面玻璃屏,多层透明材料(如玻璃,医用塑料)以及各种复杂的高反光电子零件(如抛光金属)。LCI 1620 结合了无与伦比的测量速度,大景深和Z方向精度(对进行精确的高度测量至关重要),适用于富有挑战性的在线扫描应用。

产品特点
  • 专为复杂的大批量应用而设计

  • 内置受专利保护的离轴线共焦成像技术

  • 能够同时进行3D,2D和断层成像

  • 达到亚微米级分辨率

  • 易集成到定制检测系统中

  • 高防震

  • 生成高质量Raw图(无需进行其他过滤或操作)

  • 可见波长对于操作员和生成环境来说都很安全

  • 使用标准以太网端口轻松与PC通信(无需其他接口)

规格参数
型号 (停产)LCI 1620
品牌 LMI
传感器类型 共焦传感器
轮廓数据点数 1728
视野FOV (mm) 17
测量范围MR (mm) 5.5
工作距离 (mm) 64
X方向分辨率 (µm) 9.9
Z方向重复精度 (µm) 0.25
扫描速率/时间 11 kHz,3 kHz(全测量范围)
数据接口 10GigE
电源 24 VDC,2A
防护等级 IP30
机械尺寸 432 mm × 358 mm × 113 mm
重量 21 kg
资料下载
  • LMI_FocalSpec_LCI1620_Datasheet_CN_2020_V1.0

    大小:350.41 KB

    立即下载
  • LMI_FocalSpec_LCI1620_Datasheet_EN_2020_V1.0

    大小:318.23 KB

    立即下载
