3D传感器

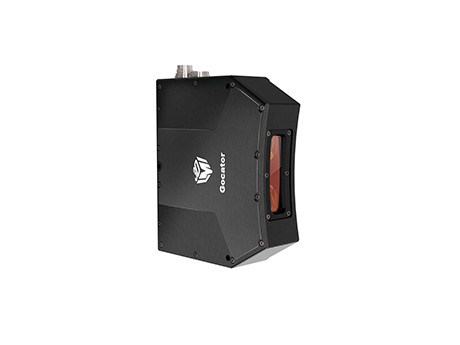

Gocator 3504

高分辨率3D快照式智能传感器

Gocator 3504是LMI公司的一款高分辨率三维快照式智能传感器,将蓝色LED结构光与内置3D测量工具有机结合,XY方向分辨率达6.7μm,Z方向重复精度达0.2μm,是微小电子元件的高精度在线检测的理想选择。双目立体相机设计,最大限度的减少遮挡。传感器搭载了双核控制器,极大地提升了在线处理速度,实现卓越的测量稳定性,适合工厂在线自动化检测。

产品特点
  • 出厂前预校准,一次采集即可获得三维点云数据

  • 高精度,500万像素分辨率,蓝色光源

  • PC或Gocator加速器加速,扫描速度可达6Hz

  • 操作简单,支持任何浏览器、计算机和操作系统

  • 工业级IP67外壳,结构紧凑轻便,使用寿命更长

  • 最大程度避免了由于线性运动系统振动导致的误差

规格参数
型号 Gocator 3504
品牌 LMI
传感器类型 快照式传感器
视野FOV (mm) 12.1×13.2(近场),12.7×16.4(maxY),13×15(远场)
测量范围MR (mm) 7
净距离 (mm) 52.5
XY方向分辨率 (µm) 6.7~7.1
Z方向重复精度 (µm) 0.2
波长 (nm) 465,蓝光
扫描速率/时间 6 Hz
数据接口 GigE
电源 24 ~ 48 VDC,25W
防护等级 IP67
机械尺寸 49 mm × 152 mm × 177.5 mm
工作温度 0℃ ~ +50℃
重量 1.77 kg
资料下载
  • Gocator_Snapshot_Sensors_LMI_Datasheet_CN_2023_V1.2

    大小:530.40 KB

    立即下载
  • Gocator_Snapshot_Sensors_LMI_Datasheet_EN_2023_V1.2

    大小:462.04 KB

    立即下载
