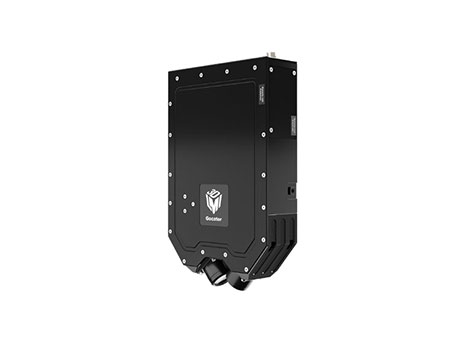

Gocator 5504

3D智能线共焦传感器

Gocator 5504是LMI公司的一款3D智能线共焦传感器，拥有受专利保护的线共焦成像（LCI）技术，可实现高速且宽覆盖的线扫描，同时生成3D形貌、3D断层扫描和2D强度数据。亚微米级的精度使其可以扫描包括多层、透明/半透明、曲面边缘、高反光/镜面、高对比度纹理以及混合表面在内的多种类型材料，扫描精度和速度均优于同类共焦产品。

产品特点

为多层结构同时生成多个轮廓
每个扫描轮廓生成1792个数据点
快速扫描速率（使用PC加速时超过16 kHz）
处理各种类型材料

高X分辨率，Z方向重复精度达到0.05μm
处理各种材料类型
双轴光学设计提供更高的信号质量
内置3D测量和检测软件

规格参数

型号	Gocator 5504
品牌	LMI
传感器类型	共焦传感器
轮廓数据点数	1792
视野FOV (mm)	4.3
测量范围MR (mm)	1.1
净距离 (mm)	7.8
X方向分辨率 (µm)	2.5
Z方向线性度 (% of MR)	0.03
Z方向重复精度 (µm)	0.05
扫描速率/时间	300 Hz（无加速器），＞16 kHz（使用PC加速），2100 Hz（全测量范围）
数据接口	GigE
电源	24 ~ 48 VDC，48W
防护等级	IP67
机械尺寸	60 mm × 190 mm × 303 mm
工作温度	+15℃ ~ +35℃
重量	5 kg
