面阵相机

Bonito PRO X-2620C

支持宽温的2620万像素 CoaXPress 接口相机

Bonito PROX-2620C 是 Allied Vision 公司的高速/高带宽 CoaXPress 接口相机。配备了4个DIN 1.0/2.3连接器,4个CXP-6高速接口,能够以高达25Gbit/s的速度传输图像数据。其坚固、无噪散热的外壳设计,以及一系列的综合性功能,使该款相机能够满足高清晰度成像、高输出等检测应用需求,包括:PCBA检测、平板显示检测、印刷检测、半导体检测和2D/3D表面检测。默认情况下,彩色型号具有 IRC30 红外截止滤光片。

产品特点
  • 扩展的功能集,支持序列模式,支持多ROI模式,支持先进的成像应用程序

  • 支持自动增益(手动增益控制:0~22dB)、自动曝光(手动曝光控制:1μs~1s)、自动白平衡

  • 支持Binning模式、像素抽取、Gamma校正、查找表、坏点校正、FPNC等功能

  • 同步输出模式:触发准备、触发输入、曝光、读出、图像采集、闪光灯、GPO

  • 使用GenICam,通过CXP线缆进行固件升级

  • 无噪散热的外壳设计

  • 内置的三脚架适配器和多个安装孔,用于简化系统集成

  • 配有在工业环境中安全操作的 DIN 1.0/2.3 CoaXPress 连接器

  • 可通过 CoaXPress 线缆直接供电(PoCXP),可通过 CoaXPress 线缆直接触发

  • IO 控制功能,实现对连接系统组件的扩展控制

  • 多种镜头可供选择

规格参数
型号 Bonito PRO X-2620C
品牌 Allied Vision
分辨率 5120×5120
帧率(fps) 79.7
传感器厂商 On Semi
传感器 APS-H PYTHON25K Global shutter CMOS
像元尺寸 4.5μm
像素深度 8 bit,10 bit
数据接口 CoaXPress
镜头接口 F,EF,M42,M58
光谱 彩色
图像数据格式 Bayer RG8,Bayer RG10
动态范围 54.4 dB
额定功率 15 W @ 24 VDC,15 W @ PoCXP
供电要求 24 VDC 或 PoCXP
工作温度 -20°C ~ +70°C,封装温度(无冷凝)
机械尺寸(W×H×L) 70 mm × 70 mm × 114.9 mm(含F口和连接器)
重量 500 g(带F口)
认证及标准 CE,RoHS,FCC,CAN ICES-3 (B)

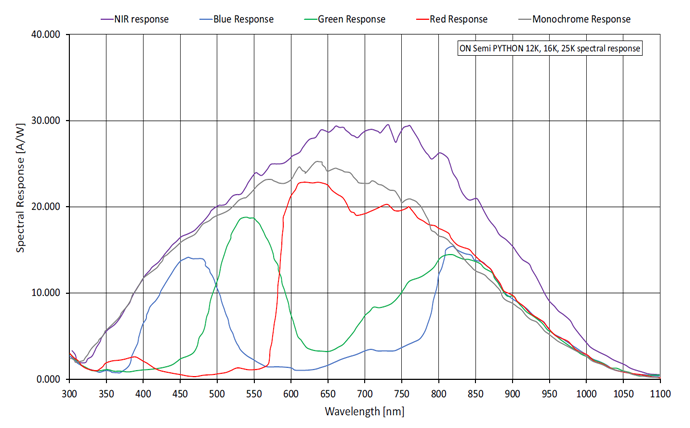

光谱曲线
资料下载
  • Allied Vision_Bonito_PRO_X-2620_DataSheet_EN_V1.0.0

    大小:1.05 MB

    立即下载
  • Allied Vision_Bonito-PRO_TechMan_EN_V1.1.3

    大小:2.64 MB

    立即下载
