VE2S-161-75GC-P

金星二代Super系列GigE接口板级相机

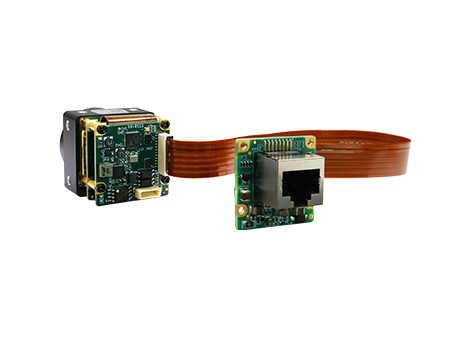

VE2S-161-75GC-P是大恒图像自主研发的金星二代增强版（VE2S-G）工业数字相机，相机采用机身+FPC软线+GigE转接板的设计，为嵌入式视觉应用提供了更大的灵活性。VE2S-161-75GC-P采用全局曝光的 Sony CMOS 感光芯片，具有性能出色、安装及使用方便等特点，是高可靠性、高性价比的工业数字相机产品。

产品特点

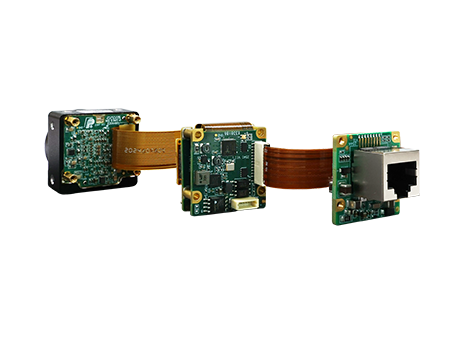

Sensor 板和采集板间FPC 软排线线长：2.9cm / 15cm
采集板和转接板间 FPC 软排线线长：20cm，可定制
两种触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）
两种曝光时间模式：标准曝光时间模式 / 极小曝光时间模式
支持 Gamma、数字移位、黑电平

支持查找表、参数组、计数器、像素抽样、Binning
支持环境光源预设、颜色转换、饱和度功能
支持取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值
支持调节包长、包间隔、预留带宽，优化多机同时采集传输
提供 16KB 用户数据区，保存算法系数、参数配置等

规格参数

型号	VE2S-161-75GC-P
品牌	大恒图像
分辨率	1440×1080
帧率(fps)	75.6
传感器厂商	Sony
传感器	1/2.9" Global shutter CMOS
像元尺寸	3.45μm
像素深度	8 bit，10 bit
数据接口	GigE
镜头接口	C

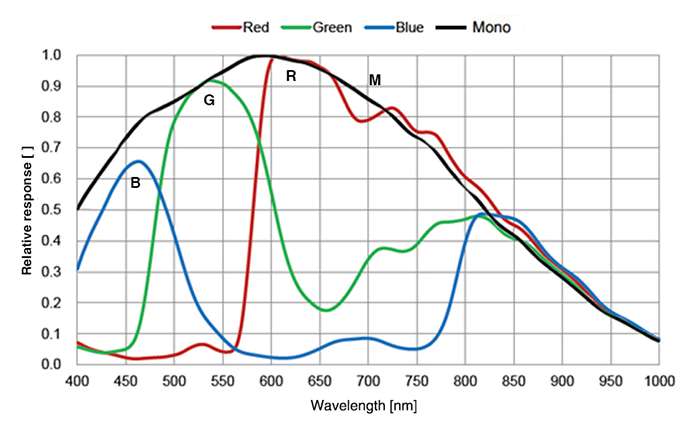

光谱	彩色
图像数据格式	Bayer RG8，Bayer RG10
信噪比	40.50 dB
曝光时间	极小：1μs ~ 100μs；标准：20μs ~ 1s
增益	0dB ~ 24dB
Binning	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
供电要求	12 ~ 24 VDC 或 PoE
功率	2.24 W @ 12 VDC；2.66 W @ PoE
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
机械尺寸(W×H×L)	31 mm × 29 mm × 30.3 mm
重量	47 g
认证及标准	RoHS，GigE Vision，GenICam
