面阵相机

VE2S-301-125U3M-S J150

金星系列分体式USB3.0(垂直FPC)相机

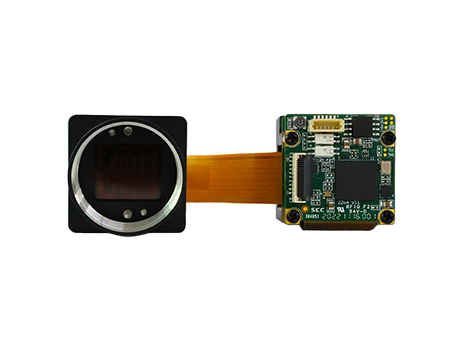

VE2S-301-125U3M-S J150是大恒图像自主研发的金星二代增强版(VE2S-U3)分体式工业数字相机,相机采用采集板+FPC软线+成像板的设计,为嵌入式视觉应用提供了更大的灵活性。VE2S-301-125U3M-S J150采用帧曝光的Sony IMX252 CMOS 感光芯片,具有性能出色、安装及使用方便等特点,是高可靠性、高性价比的工业数字相机产品。

产品特点
  • FPC 软排线可选:10cm / 20cm / 50cm

  • 支持 ROI、增益、自动增益、曝光、自动曝光

  • 两种曝光时间模式:标准曝光模式 / 极小曝光模式

  • 支持像素抽样(Decimation)、Gamma、Binning、水平 / 垂直镜像、数字移位、黑电平功能

  • 支持锐化、降噪功能

  • 支持序列功能,可预设 N 组不同的参数

  • 支持查找表、参数组、计数器和定时器功能

  • 支持取消参数范围限制,可扩大曝光、增益等参数的范围值

  • 16KB 用于保存算法系数、参数配置等

  • 512KB用于存放大容量数据和文件

规格参数
型号 VE2S-301-125U3M-S J150
品牌 大恒图像
分辨率 2048×1536
帧率(fps) 125
传感器厂商 Sony
传感器 1/1.8" IMX252 Global shutter CMOS
像元尺寸 3.45μm
像素深度 8 bit,10 bit,12 bit
数据接口 USB3.0(垂直FPC)
镜头接口 C
光谱 黑白
图像数据格式 Mono8,Mono10,Mono12
信噪比 40.8 dB
曝光时间 20μs ~ 1s
增益 0dB ~ 24dB
镜像翻转 水平镜像,垂直镜像
I/O接口 1路光耦隔离输入,1路光耦隔离输出,2路双向 GPIO ,1路 UART串口(复用 GPIO)
额定功率 < 2.8 W @ 5 VDC
供电要求 5 VDC
工作温度 0°C ~ +45°C
存储温度 -20°C ~ +70°C
工作湿度 10% ~ 80%
机械尺寸(W×H×L) 31 mm × 29 mm × 39.3 mm(不含C接口长度)
重量 30 g
认证及标准 CE,RoHS,USB3 Vision,GenICam

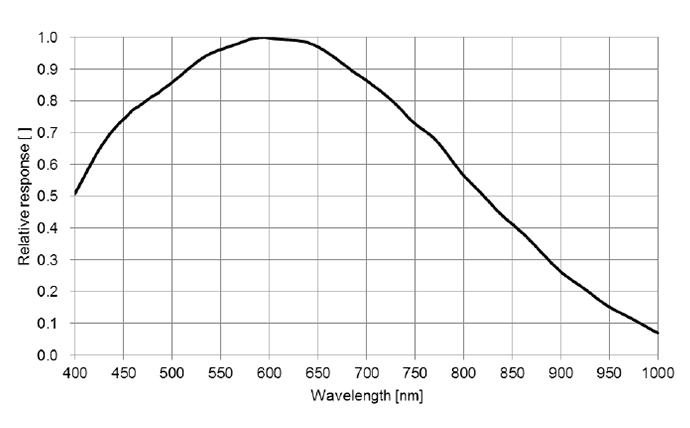

光谱曲线
相关配件
资料下载
  • VE2S-301-125U3MC-S J150-Datasheet-CN_V24.02.21.pdf

    大小:735.60 KB

    立即下载
