VE2S-230-168U3C-S

金星系列一体式USB3.0(垂直FPC)相机

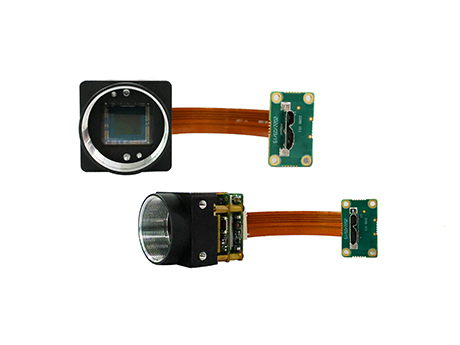

VE2S-230-168U3C-S是大恒图像自主研发的金星二代增强版(VE2S-U3)一体式工业数字相机,相机采用机身+FPC软线+Micro-B转接板的设计,为嵌入式视觉应用提供了更大的灵活性。VE2S-230-168U3C-S采用帧曝光的 Sony IMX174 CMOS 感光芯片,具有性能出色、安装及使用方便等特点,是高可靠性、高性价比的工业数字相机产品。

产品特点
  • FPC 软排线可选:5cm / 10cm / 20cm

  • 支持 ROI、增益、自动增益、曝光、自动曝光

  • 支持 Binning、像素抽样、Gamma、黑电平、数字移位

  • 环境光源预设、颜色转换、饱和度功能

  • 静态坏点校正

  • 查找表、参数组、计数器和定时器功能

  • 取消参数范围限制,可扩大参数的范围值

  • 提供 512KB 用户数据区用于存放大容量数据和文件

规格参数
型号 VE2S-230-168U3C-S
品牌 大恒图像
分辨率 1920×1200
帧率(fps) 168
传感器厂商 Sony
传感器 1/1.2" IMX174 Global shutter CMOS
像元尺寸 5.86μm
像素深度 8 bit,10 bit,12 bit
数据接口 USB3.0(垂直FPC)
镜头接口 C
光谱 彩色
图像数据格式 Bayer RG8,Bayer RG10,Bayer RG12
信噪比 45.3 dB
曝光时间 标准:20μs ~ 1s
增益 0dB ~ 24dB
Binning 1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4
像素抽样 FPGA:1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4
镜像翻转 水平镜像,垂直镜像
I/O接口 1 路光耦隔离输入,1 路光耦隔离输出,2 路双向 GPIO ,1 路 UART串口(复用 GPIO)
供电要求 5 VDC
功率 2.2 W @ 5 VDC
工作温度 0°C ~ +45°C
存储温度 -20°C ~ +70°C
工作湿度 10% ~ 80%
机械尺寸(W×H×L) 31 mm × 29 mm × 39.3 mm
重量 30 g
认证及标准 CE,RoHS,USB3 Vision,GenICam
光谱曲线
