VEN-304-56U3M-S

金星系列分体式单目USB3.0接口板级相机

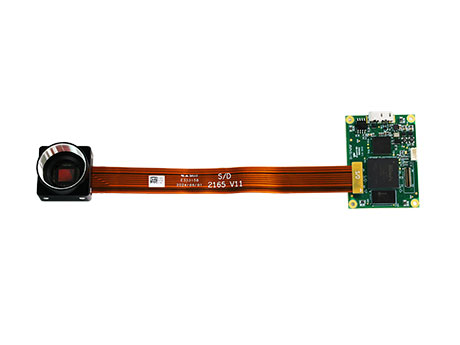

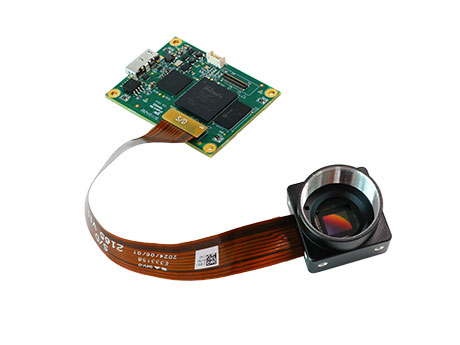

VEN-304-56U3M-S 是大恒图像自主研发的金星系列（VEN-U3）分体式工业数字相机，为有极小空间、低重量、低功耗以及低发热量等需求的用户提供了极佳的选择。VEN-304-56U3M-S 是单成像板相机，采用全局曝光的 Sony CMOS 感光芯片，通过USB3.0(Micro-B)数据接口进行图像数据传输，提供 C-Mount 和 No-Mount 两个版本可选，外壳尺寸（C-Mount）仅为29(W)×29(H)×20.2(L)mm，具有较大的安装灵活性。

产品特点

ROI、增益、自动增益、曝光时间、自动曝光
通过 USB3.0数据接口输出 Mono8 / Mono12
三种工作方式：连续采集 / 软触发采集 / 外触发采集

支持 Binning 功能
支持参数组功能
支持水平镜像和垂直镜像功能

规格参数

型号	VEN-304-56U3M-S
品牌	大恒图像
分辨率	2048×1536
帧率(fps)	56
传感器厂商	Sony
传感器	1/1.8" Global shutter CMOS
像元尺寸	3.45μm
像素深度	8 bit，12 bit
数据接口	USB3.0
镜头接口	No-mount，C

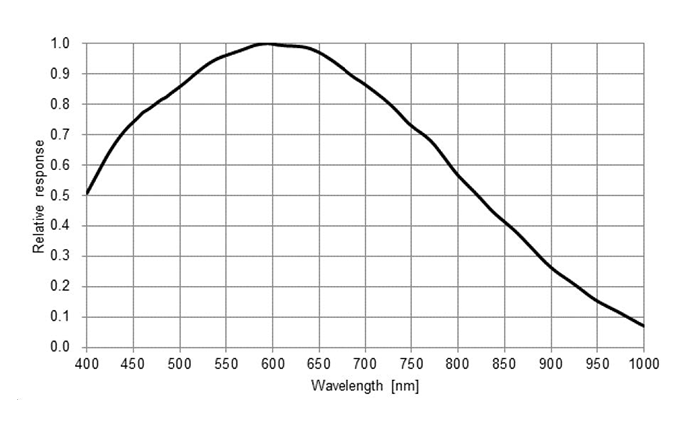

光谱	黑白
图像数据格式	Mono8，Mono12
信噪比	40.76 dB
曝光时间	标准：20μs ~ 1s
增益	0dB ~ 24dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	不支持
镜像翻转	水平镜像，垂直镜像
I/O接口	2 路双向GPIO
供电要求	USB3.0总线供电
功率	2.59 W @ 5 VDC
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
机械尺寸(W×H×L)	C口：29 mm × 29 mm × 20.2 mm，采集板：40 mm × 54 mm，成像板：27 mm × 26.2 mm
重量	32 g（C口）；18 g（裸板）
认证及标准	CE，RoHS，USB3 Vision，GenICam
