图像采集卡

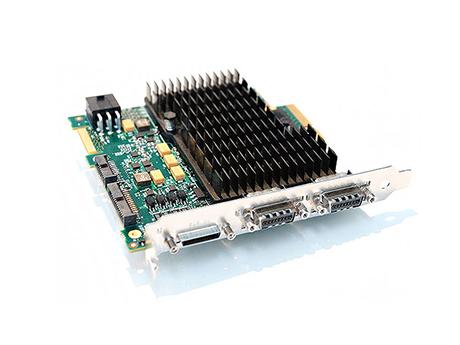

Xtium-CLHS PX8

高级CLHS采集和处理卡

在 Teledyne DALSA 的 Xcelera-CL 系列成熟的技术和性能基础上, Xtium-CLHS PX8 图像采集卡基于 AIA 的 CameraLink HS 标准,使用 PCI Express Gen2.0 接口总线,可实现高速图像采集并和主机实现高速数据传输。Xtium-CLHS 系列图像采集卡使用工业标准的 CX4 线缆,单根线缆可以 2.1GB/s 的速度传输数据,传输距离可达 15 米。Xtium-CLHS PX8 图像采集卡可向主机传输 3.2GB/s 的数据量—所有这些仅需要一块尺寸紧凑、半长的单插槽图像采集卡即可实现。

Xtium-CLHS 图像卡自带高性能的数据传输引擎,可以提供最大带宽而不需要专用的主版或者芯片组。通过启用最大持续吞吐量和现成的图像数据,Xtium-CLHS PX8 可以最小程度占用 CPU 从而改善主应用程序的处理时间。此外,Xtium 系列图像采集卡采用增强的内存架构,以满足对相机日益增长的图像分辨率和高采集帧率的要求。

产品特点
  • PCI Express Gen2.0×4 图像采集卡

  • 兼容 CameraLink HS

  • 采集速率可达 2.1GB/s

  • 主机传输数据可达 3.2GB/s

  • 用户可编程 3×3 卷积滤波器

  • 用于分布式图像处理的数据转发功能

  • 使用工业标准的 CX4 线缆

  • 支持 Windows7,Windows8/8.1,Windows10 32/64bit,WOW64 以及 Linux

  • 完全兼容 Sapera Vision Software 二次开发包 (SDK)

  • 符合 FCC,CE,RoHS 认证

规格参数
型号 Xtium-CLHS PX8
品牌 Teledyne DALSA
接口 CameraLink HS
产品线 Xtium
接头 CX4
板载内存 1GB
总线类型 PCIe x8 Gen2
支持相机数量 / 类型 1×HSLink
支持软件 Sapera Vision Software
资料下载
  • TDALSA_Xtium_CLHS_PX8_Datasheet_EN_2015

    大小:220.46 KB

    立即下载
  • TDALSA_Xtium_CLHS_PX8_Manual_V1.20

    大小:3.58 MB

    立即下载
