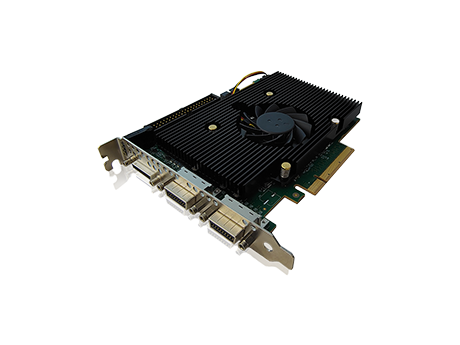

OR-B8S0-PX870

高级CLHS采集和处理卡

OR-Y8S0-XPX70 图像采集卡基于 Teledyne DALSA的Xtium2系列图像采集卡，采用 AIA 的 CameraLink HS 标准，使用 PCI Express Gen4.0 接口总线，可实现高速图像采集并和主机实现高速数据传输。Xtium3-CLHS 系列单插槽、单电缆图像采集卡最多支持7个CameraLink HS通道传输采集图像数据，单根线缆可以 10.3125GB/s 的速度传输数据。此外，OR-B8S0-PX870 图像采集卡充分利用PCIe Gen 4 x8 插槽，将采集带宽提升到 8.6 GB/s ，将主句传输带宽提高至 12.5 GB/s。

Xtium3-CLHS 图像卡采用 CLHS X 协议进行高速图像传输，通过 64/66 位编码实现超过 97% 的数据包传输效率。OR-Y8S0-XPX70 配合 7 通道 AOC 电缆使用时，即使在超过 30 米的电缆长度下，可以以最大速率传输图像。此外，Xtium3系列图像采集卡集成数据转发功能，可以实现实时将输入数据分发至12台计算机，并通过标准AOC线缆连接其他Xtium3-CLHS采集卡。

产品特点

PCI Express Gen4.0×8 图像采集卡
兼容 CameraLink HS
支持Teledyne DALSA的线阵相机（含HS2系列16K线阵相机）
采集速率可达 8.6GB/s
主机传输数据可达12.5GB/s

用于分布式图像处理的数据转发功能
使用AOC线缆
支持 Windows11和分布式 Linux
完全兼容 Sapera LT Software 二次开发包 (SDK)
符合 FCC，CE，欧盟&中国RoHS 认证

规格参数

型号	OR-B8S0-PX870
品牌	Teledyne DALSA
接口	CameraLink HS
产品线	Xtium3
接头	CX4
板载内存	8GB
总线类型	PCIe x8 Gen4
支持相机数量 / 类型	1×HSLink
支持软件	Sapera LT Software, Microsoft Windows 11 and Linux
