高灵敏度成像

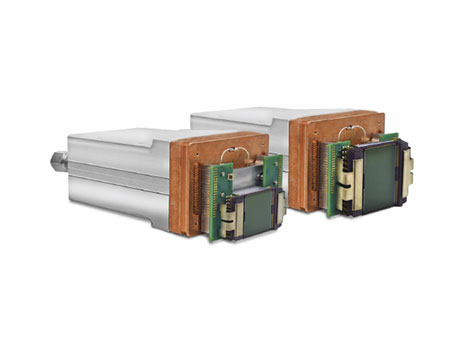

PI-MTE3 2048B

大靶面真空CCD相机

PI-MTE3 2048B相机是Teledyne Princeton Instruments公司推出的BPI-MTE3系列大靶面全真空CCD相机,用于探测约10eV ~ 30keV的VUV,EUV和x射线成像应用。相机选用背照式CCD,量子效率峰值>95%,高效的液冷技术可提供较低的暗电流,延长曝光时间,四端口读出设计比上一代双端口相机帧率提升7~10倍,适合x射线显微镜,x射线等离子体诊断和EUV光刻等软x射线光谱和成像应用领域。

产品特点
  • 高帧率、多端口低读出噪声

  • 完全真空,灵活性高

  • < -55°C液态制冷设计

  • 背照式CCD,量子效率>95%

  • 高速USB3.0数据接口

规格参数
型号 PI-MTE3 2048B
品牌 Teledyne Princeton Instruments
传感器类型 背照式CCD,无增透膜
分辨率 2048×2048
像元尺寸 15μm
传感器尺寸 30.7mm×30.7mm
帧率 (fps) 3.2@16MHz
Binning 1×1,2×2,4×4,8×8
位深度 16bit
制冷 液冷:-55°C
暗电流 (e-/p/s) 0.0015
满阱容量 150000e-
量子效率 95%
读出噪声 6.5e-@100kHz
数据接口 USB3.0
机械尺寸 (W×H×L) 102.3mm × 73.9mm × 217.6mm
工作温度 +5℃ ~ +30℃
重量 2.31 kg

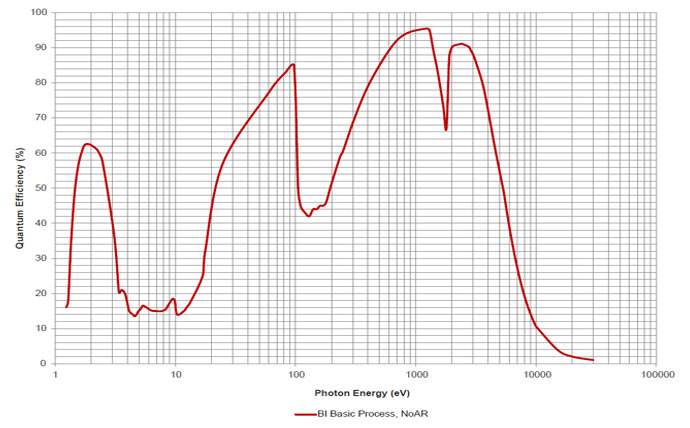

光谱曲线
资料下载
  • PI-MTE3_Teledyne Princeton Instruments_Datasheet_EN_20210721

    大小:2.15 MB

    立即下载
  • PI-MTE3_Teledyne Princeton Instruments_Manual_EN_20190327

    大小:3.19 MB

    立即下载
