多相机并发高速储存方案

发布者:大恒图像 发布时间:2019-07-24 分享:

行业:高校科研

项目:多相机并发高速储存方案



应用背景

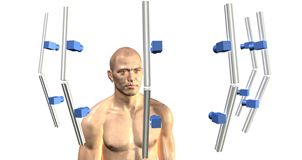

在多目视觉应用领域中,如多目相机立体视觉重构,多目相机图像拼接和多目相机监控等应用,不仅需要对多个相机进行同步控制和同步拍摄,更重要的是需要将多台相机同步拍摄的图像数据实时保存下来,做进一步的回放和算法分析,这就对系统的多相机控制能力、瞬时高数据传输能力、实时高数据硬盘写入能力和稳定性提出了更高的要求。


方案概述

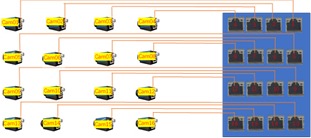

项目通过StreamPix软件,同时连接及控制16台1.3MP网口工业相机,通过外触发方式,实现16台相机以满帧率75fps的采集速率,完成长达7小时的无丢帧、无压缩、长时间连续并发采集与存储。

为了实时储存多台相机的图像大数据流,并实现对多台相机的实时控制,本项目选用了加拿大Norpix公司的专业高速存储软件StreamPix,其特点在于:

l  实现无损或带压缩、不丢帧、稳定的实时记录

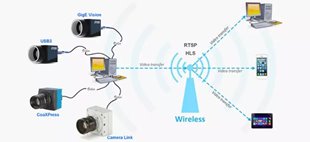

l  支持多种相机及图像采集卡

l  支持多相机同步采集和同步回放

l  支持导出BMP、TIFF、multi-TIFF、JPEG、PNG、FITS、AVI和MOV等图像格式

l  可以接收LTC、IGIG B或GPS信息作为时间标签

l  支持图像预览、相机参数控制、采集、存储和导出

l  十年以上行业经验,具有众多成熟的应用及客户

此外,为了实现长时间高速稳定的图像存储,除了需要专业高速的存储软件外,还需要为此配备一台专业高速的存储PC,即Norpix公司的专业高速存储Station,其特点是:

l  具有高稳定性

l  支持GPS、IRIG-B、Norpix时间采集同步信号器

l  可定制化


方案优势

l  支持多相机的连接与控制

l  实现多相机无损、实时和长时间的并发图像数据采集与存储

l  稳定可靠的长时间多相机存储方案



相关产品

MER2-G 系列          StreamPix 存储软件          StreamPix Station
